Łącznik 2-położeniowy, pierścień niklowany, styki 1NO+1NC, z kluczem | ST22-SAC-11\. Spamel

Opis i Kluczowe Cechy

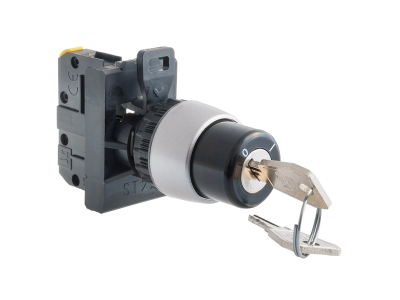

Łącznik 2-położeniowy z kluczem ST22-SAC-11 z serii przycisków sterowniczych ST22. Wyposażony w niklowany pierścień oraz zestyk 1NO+1NC, przeznaczony do załączania i rozłączania prądów do 2,5 A w obwodach sterowniczych. Montowany w znormalizowanym otworze o średnicy 22,3 mm. Budowa członowa umożliwia łatwe tworzenie wariantów funkcjonalnych oraz modyfikacje w istniejących instalacjach.

• Prąd załączania/rozłączania do 2,5 A: bezpieczne przełączanie obwodów sterowniczych, sygnalizacji i napędów pomocniczych bez ryzyka przeciążenia styków.
• Styki 1NO+1NC: uniwersalna konfiguracja umożliwia realizację zarówno funkcji załączania, jak i rozłączania w jednym module.
• Pierścień niklowany: wysoka odporność na korozję i estetyczne wykończenie, odpowiednie do eksploatacji w trudnych warunkach przemysłowych.
• Mechanizm kluczowy: chroni przed przypadkowym lub nieuprawnionym przełączeniem, zwiększając bezpieczeństwo obsługi maszyn i urządzeń.
• Budowa członowa: umożliwia szybkie tworzenie niestandardowych konfiguracji oraz wymianę elementów funkcjonalnych bez demontażu całego urządzenia.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich dyrektyw europejskich i posiada oznaczenie CE. Zaprojektowany zgodnie z powszechnie przyjętymi standardami dla przemysłowych przycisków sterowniczych i łączników kluczykowych. Montaż oraz użytkowanie należy prowadzić zgodnie z zaleceniami producenta.

Zastosowanie

Łącznik kluczykowy ST22-SAC-11 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne przełączanie obwodów sterowniczych z dodatkowym zabezpieczeniem przed dostępem osób nieuprawnionych.

• Sterowanie pracą maszyn i urządzeń produkcyjnych w pulpitach operatorskich.
• Przełączanie trybów pracy w szafach sterowniczych (np. tryb ręczny/automatyczny).
• Zabezpieczanie obwodów sygnalizacji dźwiękowej i świetlnej przed przypadkowym wyłączeniem.
• W systemach automatyki budynkowej (BMS) jako kluczowy przełącznik trybu pracy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Łącznik przeznaczony jest do zabudowy w otworze montażowym o średnicy 22,3 mm. Dokręcaj elementy mocujące z momentem zgodnym z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobierz do prądu obciążenia (max. 2,5 A). Nie przekraczaj dopuszczalnych parametrów pracy.

FAQ

• Czy łącznik ST22-SAC-11 jest podświetlany? Nie – produkt nie posiada wbudowanego podświetlenia. Przeznaczony jest wyłącznie do przełączania obwodów bez sygnalizacji świetlnej.
• Jaki stopień ochrony ma ten łącznik? W dostarczonych danych nie określono stopnia IP. Urządzenie przeznaczone jest do montażu wewnątrz szaf sterowniczych lub pulpitów, które zapewniają wymagany stopień ochrony przed wodą i pyłem.
• Jak działa tryb pracy styków? Styk 1NO jest normalnie otwarty (rozwarty w pozycji spoczynkowej), a styk 1NC normalnie zamknięty. Po obróceniu klucza do drugiego położenia następuje przełączenie – NO zamyka się, NC otwiera.
