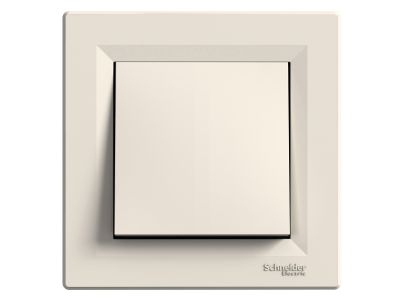

Łącznik 2-biegunowy z ramką, kremowy | EPH0200123 Schneider Electric

Opis i Kluczowe Cechy

Łącznik dwubiegunowy Schneider Electric serii Asfora (symbol EPH0200123, kolor kremowy) to niezawodne urządzenie przeznaczone do załączania i wyłączania obwodów oświetleniowych oraz innych odbiorników o maksymalnym obciążeniu prądowym do 10 AX. Dzięki wytrzymałej konstrukcji i wygodnemu systemowi montażu sprawdza się zarówno w instalacjach domowych, jak i biurowych. Mechanizm wyposażono w solidną ramkę montażową z galwanizowanego metalu oraz zaciski bezgwintowe, co przyspiesza i ułatwia prace instalacyjne.

• Prąd znamionowy 10 AX: Gwarantuje bezpieczną pracę w obwodach o obciążeniu żarowym i indukcyjnym – idealny do włączników światła i załączania urządzeń średniej mocy.
• Zaciski bezgwintowe (szybkie): Pozwalają na szybkie i pewne podłączenie przewodów bez użycia narzędzi – oszczędność czasu podczas montażu.
• Długie, solidne pazury z metalowymi prowadnicami: Ułatwiają stabilne osadzenie mechanizmu w puszce instalacyjnej i zapobiegają przesuwaniu się podczas użytkowania.
• Ramka montażowa z galwanizowanego metalu z nacięciami: Umożliwia precyzyjne pozycjonowanie i zwiększa sztywność całego zestawu, co podnosi trwałość instalacji.
• Czytelny schemat i oznaczenie zacisków: Eliminują ryzyko pomyłki przy podłączaniu – szybka i bezpieczna instalacja nawet dla mniej doświadczonych elektryków.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Jest przeznaczony do montażu w instalacjach niskiego napięcia zgodnie z przepisami Prawa Budowlanego i zasadami wiedzy technicznej. Szczegółowe dane dotyczące zgodności z konkretnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Łącznik dwubiegunowy Schneider Electric Asfora znajduje zastosowanie wszędzie tam, gdzie wymagane jest załączanie obwodu obu biegunów równocześnie – w instalacjach oświetleniowych, sterowaniu odbiornikami oraz w automatyce budynkowej.

• Główny włącznik światła w pomieszczeniach mieszkalnych, biurowych i użyteczności publicznej.
• Zewnętrzne i wewnętrzne obwody oświetlenia schodów, korytarzy, garaży.
• Załączanie innych odbiorników (np. wentylatorów, pomp, silników małej mocy) o maksymalnym prądzie do 10 AX.
• Element instalacji inteligentnego budynku – sterowanie ręczne w połączeniu z przekaźnikami lub PLC.

Wskazówki Montażowe

Montaż i podłączenie łącznika musi być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia (min. SEP 1kV) oraz wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu w standardowej puszce instalacyjnej (Ø 60 mm) na ścianie lub w ramkach wielokrotnych. Przewody należy podłączyć do zacisków bezgwintowych zgodnie z oznaczeniami na obudowie (zwróć uwagę na polaryzację dla obwodów wymagających zachowania kierunku). Ramkę montażową mocuje się za pomocą wkrętów rozporowych (zalecany moment dokręcania wg instrukcji producenta). Przekrój przewodów dobrać do prądu obciążenia (zalecane minimum 1,5 mm² Cu dla 10 AX). Po zakończeniu montażu sprawdź działanie łącznika przed zamknięciem puszki.

FAQ

• Czy łącznik ma podświetlenie LED? Nie, produkt nie jest wyposażony w podświetlenie. Oznaczenie stanu załączenia możliwe jest poprzez dodatkowy wskaźnik w ramce (sprzedawany osobno).
• Jaki stopień ochrony IP ma ten łącznik? Producent nie podaje konkretnej wartości IP. Standardowo aparatura instalowana w suchych pomieszczeniach wewnętrznych chroniona jest przez puszkę i ramkę – w warunkach normalnych nie wymaga deklaracji IP. Nie jest przeznaczony do montażu w miejscach narażonych na wilgoć bez dodatkowej osłony.
• Jaki typ styku zastosowano – zwierny czy przełączny? Łącznik działa w trybie zwiernym (NO – normally open). Dwubiegunowe rozłączenie obu przewodów fazowych zapewnia pełne odizolowanie odbiornika w stanie wyłączenia.
