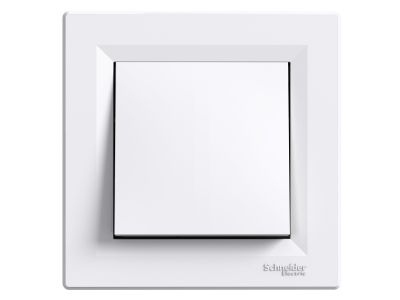

Łącznik 2-biegunowy z ramką, biały, Asfora | EPH0200121 Schneider Electric

Opis i Kluczowe Cechy

Łącznik dwubiegunowy Schneider Electric Asfora (symbol EPH0200121) to urządzenie przeznaczone do załączania i wyłączania obwodów oświetleniowych oraz odbiorników o prądzie znamionowym do 10 AX. Dzięki konstrukcji dwubiegunowej jednocześnie rozłącza oba przewody, co zwiększa bezpieczeństwo podczas prac serwisowych. Wyposażony w bezgwintowe zaciski oraz solidną metalową ramkę montażową, ułatwia instalację i zapewnia stabilne mocowanie w puszce.

• Prąd znamionowy 10 AX: Zapewnia pewne załączanie obciążeń żarowych i rezystancyjnych bez ryzyka przegrzania styków, odpowiedni do standardowych obwodów domowych.
• Zaciski bezgwintowe: Umożliwiają szybkie i bezpieczne podłączenie przewodów bez użycia narzędzi, co skraca czas montażu.
• Ramka montażowa z galwanizowanego metalu z nacięciami: Ułatwia precyzyjne pozycjonowanie mechanizmu w puszce, a długie pazury utrzymywane przez metalowe prowadnice gwarantują trwałe i stabilne mocowanie.
• Czytelny schemat i oznaczenie zacisków: Ułatwia prawidłowe podłączenie przewodów, minimalizując ryzyko pomyłki podczas instalacji.
• Możliwość montażu w ramkach wielokrotnych: Pozwala na estetyczne łączenie kilku łączników w jednej ramce, dopasowując się do aranżacji pomieszczenia.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zaprojektowany zgodnie ze standardami DIN dla aparatury instalacyjnej, co gwarantuje bezpieczne użytkowanie w instalacjach niskiego napięcia.

Zastosowanie

Łącznik dwubiegunowy Asfora znajduje zastosowanie w instalacjach domowych, biurowych i użyteczności publicznej do sterowania oświetleniem oraz innymi odbiornikami jednofazowymi.

• Załączanie i wyłączanie oświetlenia w obwodach 230 V AC, szczególnie tam gdzie wymagane jest rozłączenie obu biegunów.
• Sterowanie odbiornikami rezystancyjnymi, takimi jak grzejniki elektryczne, wentylatory czy rolety.
• Montaż w puszkach podtynkowych, pojedynczo lub w ramach wielokrotnych dla spójnej estetyki pomieszczenia.
• Zastosowanie w obwodach, gdzie istotna jest łatwość wymiany lub rozbudowy instalacji dzięki zaciskom bezgwintowym.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu w puszce instalacyjnej na standardowej głębokości. Przewody należy podłączyć do zacisków bezgwintowych zgodnie z oznaczeniami na mechanizmie, a przekrój przewodów dobrać do prądu obciążenia (maks. 10 AX). Ramkę montażową mocuje się za pomocą pazurów – przed dokręceniem należy upewnić się, że mechanizm jest wypoziomowany. Szczegółowe wartości momentów dokręcania i parametry zacisków należy sprawdzić w dokumentacji producenta.

FAQ

• Czy łącznik można montować w ramce wielokrotnej? Tak, mechanizm jest przystosowany do montażu w ramkach wielokrotnych serii Asfora, co umożliwia tworzenie spójnych zestawów łączników i gniazd.
• Jakie są dostępne kolory? Seria Asfora oferuje 6 kolorów: biały, kremowy, aluminium, stal, brąz i antracyt, co pozwala dopasować wygląd łącznika do wystroju wnętrza.
• Czy łącznik posiada zaciski bezgwintowe? Tak, model EPH0200121 wyposażony jest w bezgwintowe zaciski umożliwiające szybkie podłączenie przewodów bez użycia wkrętaka – wystarczy odizolowany przewód wsunąć w otwór.
