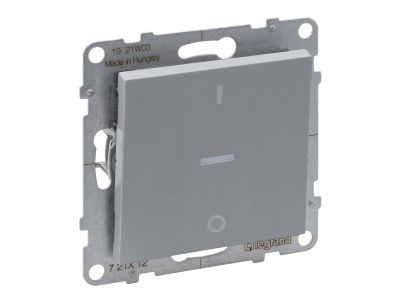

Łącznik 2-biegunowy z podświetleniem 10 AX 250 V zaciski śrubowe, aluminium, Suno | 721312 Legrand

Opis i Kluczowe Cechy

Łącznik 2-biegunowy z podświetleniem to niezawodne rozwiązanie do sterowania obwodami oświetleniowymi. Przeznaczony do montażu w puszce instalacyjnej z zastosowaniem odpowiedniej ramki. Wykonany z aluminium, charakteryzuje się wysoką trwałością i estetycznym wyglądem. Zaciski śrubowe gwarantują pewne połączenie przewodów, a wbudowane podświetlenie ułatwia identyfikację stanu łącznika w ciemnych pomieszczeniach lub szafach sterowniczych.

• Prąd znamionowy 10 AX: Przeznaczony do obwodów oświetleniowych o łącznym prądzie nieprzekraczającym 10 A, zgodnie z normami bezpieczeństwa.
• Napięcie znamionowe 250 V: Kompatybilny z siecią jednofazową 230V, standardowo stosowaną w instalacjach mieszkaniowych i biurowych.
• Podświetlenie stanu: Ułatwia szybkie zlokalizowanie łącznika w ciemności oraz wizualną identyfikację, czy obwód jest załączony.
• Zaciski śrubowe: Zapewniają niezawodne i stabilne połączenie przewodów, redukując ryzyko poluzowania się i awarii.
• Obudowa aluminiowa: Wysoka wytrzymałość mechaniczna i odporność na korozję, idealna do montażu w miejscach narażonych na działanie czynników zewnętrznych.

Zgodność z Normami

Łącznik spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z normami PN-EN 60669-1 oraz PN-EN 60669-2-1 dotyczącymi łączników do instalacji elektrycznych niskiego napięcia.

Zastosowanie

Łącznik 2-biegunowy z podświetleniem znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest wygodne i niezawodne sterowanie oświetleniem.

• Sterowanie oświetleniem głównym w pomieszczeniach mieszkalnych, biurowych i handlowych.
• Zarządzanie obwodami oświetleniowymi w korytarzach, klatkach schodowych i pomieszczeniach gospodarczych.
• Montaż w szafach sterowniczych i rozdzielnicach jako element systemu zarządzania oświetleniem.
• Zastosowanie w miejscach o ograniczonym dostępie światła, gdzie podświetlenie ułatwia obsługę łącznika.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Prace należy przeprowadzać przy odłączonym napięciu. Zamontować łącznik w puszce instalacyjnej z użyciem odpowiedniej ramki. Przewody wprowadzić do zacisków śrubowych, dokręcić je z zalecanym momentem (szczegóły w dokumentacji technicznej), a następnie zamontować ramkę i przycisk. Przed uruchomieniem sprawdzić poprawność połączeń i izolację.

FAQ

• Czy łącznik wymaga ramki? Tak, do prawidłowego montażu i estetycznego wykończenia niezbędna jest rama odpowiednia do standardowych puszek instalacyjnych.
• Jakie jest maksymalne obciążenie łącznika? Prąd znamionowy 10 AX przy napięciu 250 V – łącznik przeznaczony jest do obwodów oświetleniowych o łącznym prądzie nieprzekraczającym 10 A.
• Czy podświetlenie jest zasilane z głównego obwodu? Podświetlenie jest zasilane z osobnego obwodu sterującego, co zapewnia jego niezależną pracę i widoczność nawet przy wyłączonym głównym zasilaniu.
