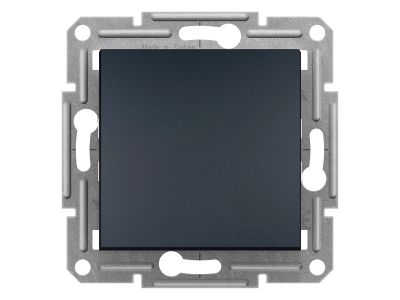

Łącznik 2-biegunowy bez ramki, antracyt | EPH0200171 Schneider Electric

Opis i Kluczowe Cechy

Łącznik dwubiegunowy bez ramki w kolorze antracyt, symbol EPH0200171, marki Schneider Electric z serii Asfora. Urządzenie przystosowane do sterowania obwodami o obciążalności do 10 AX – zapewnia bezpieczną pracę przy tradycyjnych żarówkach i większości odbiorników rezystancyjnych. Mechanizm wyposażono w zaciski bezgwintowe, co skraca czas instalacji i eliminuje konieczność dokręcania śrub.

• Prąd znamionowy 10 AX: Gwarantuje bezpieczne załączanie i wyłączanie obwodów oświetleniowych o znacznym prądzie udarowym, np. przy żarówkach wolframowych.
• Zaciski bezgwintowe: Umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi – idealne do prac w trudno dostępnych puszkach.
• Metalowa ramka montażowa z nacięciami: Ułatwia precyzyjne wypoziomowanie mechanizmu w puszce, a galwanizowana stal zwiększa trwałość mocowania.
• Długie pazury z metalowymi prowadnicami: Zapewniają stabilne i pewne osadzenie w puszce, zapobiegając ruchom podczas eksploatacji.
• Czytelny schemat i oznaczenie zacisków: Skraca czas instalacji i minimalizuje ryzyko błędnego podłączenia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Łącznik dwubiegunowy Asfora sprawdzi się w domowych i biurowych instalacjach elektrycznych jako tradycyjny włącznik światła lub łącznik do załączania innych odbiorników o obciążalności do 10 AX. Dzięki możliwości pracy w ramkach wielokrotnych idealnie komponuje się w estetyczne aranżacje.

• Sterowanie oświetleniem w pomieszczeniach mieszkalnych, biurach i obiektach użyteczności publicznej.
• Załączanie wentylatorów, napędów rolet, grzejników elektrycznych małej mocy (w granicach obciążalności) – po sprawdzeniu parametrów odbiornika.
• Zastosowanie w instalacjach systemów przyciskowych (jako element kompletu łączników schodowych lub krzyżowych) przy użyciu odpowiednich modułów.
• Montaż w puszkach instalacyjnych w połączeniu z ramkami wielokrotnymi serii Asfora dla uzyskania spójnej kolorystyki (6 kolorów).

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia w obwodzie. Mechanizm należy mocować na szynie (puszka) za pomocą pazurów – przed dokręceniem ustawić ramkę montażową w pionie, korzystając z nacięć ułatwiających poziomowanie. Przewody podłączać do zacisków bezgwintowych zgodnie z oznakowaniem na obudowie. Przekrój przewodów dobrać do spodziewanego obciążenia (maks. 10 AX). Moment dokręcania (jeśli występują elementy śrubowe) stosować zgodnie z dokumentacją producenta.

FAQ

• Czy łącznik posiada podświetlenie? Nie – w modelu EPH0200171 nie przewidziano wskaźnika świetlnego. Produkt jest klasycznym łącznikiem dwubiegunowym bez funkcji podświetlenia.
• Jaki stopień ochrony IP ma ten łącznik? Producent nie podaje konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń, typowo w puszkach instalacyjnych (zakres ochrony odpowiada standardowemu dla aparatury natynkowej).
• Czy łącznik działa jako zwierny czy rozwierny? Łącznik dwubiegunowy w standardowej konfiguracji pracuje jako przełącznik – po naciśnięciu przycisku zwierany jest obwód (styk NO). Służy do załączania i wyłączania odbiornika.
