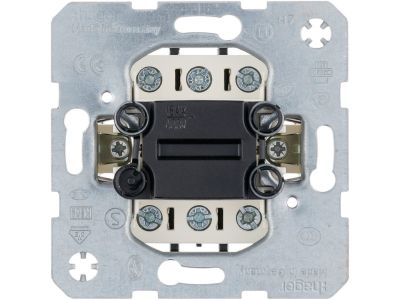

Łącznik 1-klawiszowy 3-biegunowy, one.platform | WDE303303 Hager

Opis i Kluczowe Cechy

Łącznik 1-klawiszowy 3-biegunowy to modułowy element aparatury do sterowania obwodami trójfazowymi w instalacjach przemysłowych i budynkach użyteczności publicznej. Zapewnia pewne i bezpieczne załączanie/wyłączanie trzech faz jednocześnie przy użyciu jednego klawisza – eliminując konieczność ręcznego blokowania oddzielnych łączników. Przeznaczony do montażu w rozdzielnicach na szynie DIN.

• 1 klawisz, 3 bieguny: Umożliwia jednoczesne sterowanie wszystkimi fazami obwodu trójfazowego, upraszczając obsługę i zwiększając bezpieczeństwo.
• Prąd znamionowy 16A: Przeznaczony do obwodów o maksymalnym obciążeniu do 16A na fazę, co pozwala na zasilanie typowych odbiorników trójfazowych.
• Montaż modułowy na szynie DIN: Standardowy wymiar 1 modułu (18 mm szerokości) – łatwa integracja z innymi aparatami w rozdzielnicy.
• Wytrzymała konstrukcja modułowa: Solidne styki i mechanizm sprężynowy gwarantują niezawodne działanie przez lata, nawet przy częstym użytkowaniu.
• Zgodność z one.platform: Zaprojektowany do współpracy z systemami modułowymi one.platform, ułatwiającymi zarządzanie instalacjami elektrycznymi.

Zgodność z Normami

Łącznik spełnia wymagania normy PN-EN 60947-3 dotyczącej łączników niskonapięciowych, a także posiada deklarację zgodności CE. Jest kompatybilny z systemem certyfikacji one.platform.

Zastosowanie

Łącznik 1-klawiszowy 3-biegunowy znajduje szerokie zastosowanie w instalacjach wymagających centralnego sterowania obwodami trójfazowymi.

• Sterowanie silnikami trójfazowymi w maszynach przemysłowych.
• Załączanie/wyłączanie pomp, wentylatorów i innych odbiorników trójfazowych w budynkach użyteczności publicznej.
• Zarządzanie obwodami grzewczymi lub chłodniczymi w instalacjach HVAC.
• Wyłączanie awaryjne w rozdzielnicach przemysłowych i szafach sterowniczych.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Łącznik mocuje się na szynie DIN w pozycji pionowej, z klawiszem skierowanym w dół (zgodnie z normą). Po zamontowaniu należy sprawdzić poprawność połączeń przewodów fazowych w zaciskach biegunowych. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego łącznika (16A).

FAQ

• Czy łącznik może być stosowany w obwodach 1-fazowych? Tak, można go używać w obwodzie trójfazowym z jednym przewodem fazowym nieużywanym lub zmostkowanym, jednak jest on zaprojektowany przede wszystkim do pracy w pełnych obwodach 3-fazowych.
• Jaki jest maksymalny prąd łączeniowy łącznika? Łącznik jest przystosowany do pracy ciągłej z prądem znamionowym 16A na każdej fazie.
• Czy łącznik wyposażony jest w podświetlenie? Zgodnie z danymi produktu nie posiada wbudowanego podświetlenia klawisza.
