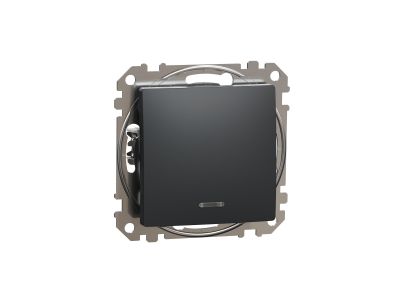

Łącznik 1-biegunowy z sygnalizacją załączenia, czarny antracyt, Sedna Design & Elements | SDD114101N Schneider Electric

Opis i Kluczowe Cechy

Łącznik 1-biegunowy z sygnalizacją załączenia w kolorze czarnym antracyt to precyzyjne osprzęcie instalacyjne przeznaczone do tradycyjnych włączników światła lub załączania innych urządzeń o napięciu 230V. Charakteryzuje się kompaktowymi wymiarami: szerokość 73 mm, wysokość 73 mm i głębokość 37 mm (wystająca część 24 mm). Zintegrowana sygnalizacja LED informuje o stanie załączenia – widoczna nawet w ciemnych pomieszczeniach. Zaciski śrubowe ułatwiają pewny i trwały montaż podtynkowy.

• Sygnalizacja załączenia (LED): Widoczna informacja o stanie pracy łącznika – przydatna w miejscach o ograniczonej widoczności, np. pomieszczeniach gospodarczych lub piwnicach.
• Maksymalna moc 2300W: Wszechstronne zastosowanie – od oświetlenia po mniejsze urządzenia AGD lub elektronarzędzia.
• Wymiary 73x73x37 mm (24 mm wystawania): Kompaktowa budowa umożliwia montaż w standardowych puszkach podtynkowych bez konieczności stosowania specjalnych adapterów.
• Czarny antracyt – nowoczesny design: Estetyczne wykończenie współgra z nowoczesnymi wnętrzami, zarówno w instalacjach domowych, jak i biurowych.
• Zaciski śrubowe: Gwarantują pewny kontakt elektryczny i ułatwiają montaż – nawet przy grubych przewodach.

Zgodność z Normami

Łącznik spełnia wymogi norm europejskich dotyczących osprzętu instalacyjnego niskonapięciowego. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej. Przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Łącznik 1-biegunowy z sygnalizacją załączenia znajduje szerokie zastosowanie w instalacjach elektrycznych domowych, biurowych i przemysłowych.

• Włączanie/wyłączanie oświetlenia w pomieszczeniach użytkowych (klatki schodowe, garaże, piwnice).
• Załączanie pomocniczych obwodów sterowania (np. wentylacji, pomp, bramek).
• Instalacje w nowoczesnych wnętrzach – dzięki designowi czarnego antracytu.
• Mniejsze obwody sterownicze w maszynach i urządzeniach przemysłowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Łącznik montować w standardowej puszce podtynkowej, zachowując odpowiednie wymiary. Przewody wprowadzić na głębokość 13 mm, a następnie pewnie dokręcić w zaciskach śrubowych. Upewnić się, że łącznik jest prawidłowo osadzony w puszce, aby uniknąć luzów. Po montażu sprawdzić poprawność działania łącznika i sygnalizacji LED.

FAQ

• Jakie jest maksymalne obciążenie prądowe łącznika? Maksymalny prąd pracy wynosi 10 AX, co odpowiada mocy 2300W przy napięciu 230V.
• Czy łącznik nadaje się do instalacji zewnętrznych? Stopień ochrony IP20 oznacza, że produkt jest przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń suchych. Nie nadaje się do instalacji na zewnątrz.
• Dlaczego łącznik ma sygnalizację LED? Sygnalizacja LED pełni funkcję informacyjną – świeci się, gdy łącznik jest załączony, co ułatwia lokalizację urządzenia w ciemnych pomieszczeniach.
