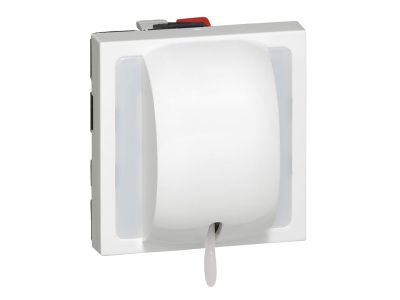

Łącznik 1-biegunowy z cięgnem 10A biały, 2 moduły, Mosaic | 077014 Legrand

Opis i Kluczowe Cechy

Łącznik schodowy z cięgnem serii Mosaic (symbol 077014) to jednobiegunowy przełącznik przeznaczony do sterowania obwodami oświetleniowymi. Prąd znamionowy 10 A oraz zdolność łączeniowa do 2300 W dla lamp żarowych i halogenowych 230 V~ gwarantują bezpieczną pracę w typowych instalacjach domowych i biurowych. Urządzenie zajmuje 2 moduły, co pozwala na uporządkowanie rozdzielnicy przy zachowaniu kompaktowych wymiarów. Wyposażone w zaciski automatyczne, które przyspieszają i ułatwiają podłączanie przewodów bez użycia narzędzi.

• Prąd znamionowy 10 A: Zapewnia bezpieczną pracę w obwodach oświetleniowych bez ryzyka przeciążenia i przegrzania styków.
• Obciążalność do 2300 W dla lamp żarowych/halogenów 230 V~: Umożliwia sterowanie mocnymi źródłami światła, np. kilkoma żyrandolami lub zestawami halogenów.
• Łącznik schodowy (przełącznik 2-way): Pozwala na sterowanie jednym odbiornikiem z dwóch niezależnych miejsc – idealne do korytarzy, klatek schodowych i dużych pomieszczeń.
• Zaciski automatyczne (bezśrubowe): Skracają czas montażu i eliminują konieczność dokręcania śrub – wystarczy wsunąć odpowiedni przewód.
• Szerokość 2 modułów (ok. 36 mm): Oszczędza miejsce w rozdzielnicy i ułatwia uporządkowanie instalacji.

Zgodność z Normami

Łącznik został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do pracy w instalacjach niskiego napięcia 230 V~. Produkt spełnia wymagania obowiązujących norm dla osprzętu elektroinstalacyjnego, jednak konkretne numery norm nie zostały podane w dokumentacji – przed montażem zalecamy weryfikację z aktualnymi przepisami krajowymi.

Zastosowanie

Łącznik schodowy z cięgnem sprawdzi się wszędzie tam, gdzie potrzebna jest wygodna i bezpieczna zmiana stanu oświetlenia z dwóch punktów. Dzięki cięgnowi (linki) może być montowany także w miejscach trudno dostępnych, np. nad schodami czy w wysokich pomieszczeniach.

• Sterowanie oświetleniem na klatkach schodowych i korytarzach z dwóch niezależnych łączników.
• Zdalne załączanie/wyłączanie lamp w przedpokojach, garażach, piwnicach za pomocą linki.
• Tworzenie obwodów schodowych w mieszkaniach i domach jednorodzinnych.
• Impulsowe sterowanie styczników lub przekaźników w automatyce budynkowej (przy odpowiednim obciążeniu).

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV), po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu w ramce systemu Mosaic na podłożu płaskim (np. puszka natynkowa/tynkowa) zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do spodziewanego obciążenia (zalecany min. 1,5 mm² dla 10 A). Zaciski automatyczne nie wymagają dokręcania – wystarczy odizolowany koniec przewodu wsunąć do otworu. Po montażu sprawdzić poprawność działania i stabilność połączeń.

FAQ

• Czy łącznik ma podświetlenie? Nie, w dostarczonej dokumentacji nie wskazano funkcji podświetlenia. Łącznik działa w sposób mechaniczny – stan ON/OFF rozpoznaje się po położeniu cięgna.
• Jaki stopień ochrony (IP) ma ten produkt? Producent nie podaje konkretnej wartości IP. Standardowo osprzęt instalacyjny do wnętrz ma stopień ochrony IP20 – oznacza to ochronę przed dotknięciem palcem, ale nie przed wilgocią ani pyłem. Nie wolno stosować go na zewnątrz pomieszczeń.
• Czy to łącznik schodowy, czy zwykły włącznik? To łącznik schodowy (przełącznik 2-way). Posiada trzy zaciski (L1, L2, wspólny) i umożliwia sterowanie jednym obwodem z dwóch różnych punktów. Nie jest to zwykły włącznik pojedynczy (1-way).
