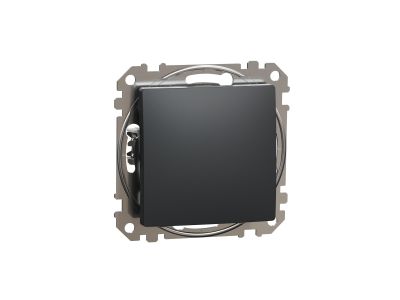

Łącznik 1-biegunowy, czarny antracyt, Sedna Design & Elements | SDD114101 Schneider Electric

Opis i Kluczowe Cechy

Łącznik 1-biegunowy z serii Sedna Design & Elements od renomowanego producenta Schneider Electric, o numerze katalogowym SDD114101, to zaawansowane rozwiązanie elektroinstalacyjne łączące nowoczesną estetykę z wysoką funkcjonalnością. Produkt charakteryzuje się eleganckim wykończeniem w kolorze czarnego antracytu, uzyskanym dzięki precyzyjnemu malowaniu powierzchni, co nadaje mu unikalny, matowy charakter. Wykonany z wysokiej jakości tworzywa termoplastycznego o zwiększonej odporności na promieniowanie UV, łącznik zachowuje trwałość koloru i integralność strukturalną nawet przy długotrwałej ekspozycji na światło.

• Wydajność prądowa: Urządzenie obsługuje prąd znamionowy do 10 AX, co pozwala na bezpieczne załączanie obciążeń o łącznej mocy do 2300 W.
• Kompaktowe wymiary: Standardowe wymiary 73x73 mm przy głębokości montażu wynoszącej zaledwie 37 mm ułatwiają instalację w puszkach podtynkowych.
• Trwałość materiałowa: Zastosowanie tworzywa ABS o podwyższonej odporności gwarantuje długowieczność mechanizmu.
• Design: Seria Sedna Design & Elements to nowoczesna linia, która nie jest kompatybilna ze starszą serią Sedna, co należy uwzględnić przy planowaniu zakupów uzupełniających.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 definiuje przeznaczenie łącznika do pracy wewnątrz budynków, w suchych pomieszczeniach, zapewniając ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm. Wykorzystane materiały termoplastyczne są zgodne z dyrektywami dotyczącymi ochrony środowiska i bezpieczeństwa pożarowego.

Zastosowanie

Łącznik 1-biegunowy SDD114101 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jako klasyczny włącznik światła, idealnie sprawdza się w sterowaniu pojedynczym obwodem oświetleniowym z jednego miejsca. Dzięki dopuszczalnemu obciążeniu 10 AX, może być również wykorzystywany do załączania innych urządzeń elektrycznych, takich jak wentylatory łazienkowe czy niewielkie odbiorniki jednofazowe, których pobór mocy nie przekracza 2300 W.

Wskazówki Montażowe

Instalacja łącznika odbywa się podtynkowo przy użyciu solidnych zacisków śrubowych, które gwarantują trwałe i pewne połączenie elektryczne, minimalizując ryzyko poluzowania przewodów w czasie eksploatacji. Aby zapewnić poprawny montaż, należy przestrzegać następujących wytycznych:

• Przygotowanie przewodów: Długość izolacji zdejmowanej z kabla powinna wynosić dokładnie 13 mm, co zapewnia optymalny styk w zacisku bez ryzyka wystawania nieizolowanych części pod napięciem.
• Głębokość puszki: Zaleca się stosowanie standardowych puszek podtynkowych, biorąc pod uwagę głębokość wystawania mechanizmu wynoszącą 24 mm.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z odpowiednią siłą, aby zapewnić stabilność mechaniczną i elektryczną połączenia.

FAQ

Czy ten łącznik pasuje do ramek ze starej serii Sedna?
Nie, produkty z nowej linii Sedna Design & Elements nie są kompatybilne z klasyczną serią Sedna. Wymagają one dedykowanych ramek z tej samej serii.

Jaki jest stopień ochrony tego produktu?
Łącznik posiada stopień ochrony IP20, co oznacza, że jest przeznaczony do montażu wewnątrz pomieszczeń, gdzie nie występuje podwyższona wilgotność.

Czy mogę użyć tego łącznika do sterowania oświetleniem LED?
Tak, łącznik o prądzie znamionowym 10 AX doskonale radzi sobie z nowoczesnymi źródłami światła LED, uwzględniając ich prądy rozruchowe w ramach dopuszczalnej mocy 2300 W.
