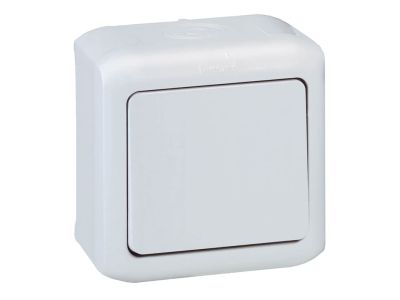

Łącznik 1-biegunowy 10AX, szary, Forix IP44 | 782380 Legrand

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Legrand
Kod
1054655
EAN
3245067823804
Kod Producenta
782380
Łącznik 1-biegunowy 10AX, szary, Forix IP44

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Łącznik 1-biegunowy Forix IP44 o symbolu 782380 to przełącznik oświetlenia o prądzie znamionowym 10 AX i napięciu 250 V~, wykonany w kolorze szarym (RAL 735). Dzięki stopniowi ochrony IP44 sprawdza się w pomieszczeniach wilgotnych oraz na zewnątrz. Wyposażony w zaciski śrubowe ułatwiające pewne i trwałe połączenie przewodów.

  • Prąd znamionowy 10 AX: Umożliwia bezpieczne przełączanie obciążeń oświetleniowych do 10 A bez ryzyka przegrzania styków.
  • Napięcie znamionowe 250 V~: Zapewnia kompatybilność ze standardowymi instalacjami domowymi i biurowymi.
  • Stopień ochrony IP44: Chroni przed zachlapaniem wodą oraz wnikaniem ciał stałych o średnicy powyżej 1 mm – idealny do łazienek, kuchni, pomieszczeń gospodarczych i tarasów.
  • Zaciski śrubowe: Gwarantują pewny montaż i łatwe podłączanie przewodów o przekroju do 2,5 mm² bez konieczności stosowania dodatkowych narzędzi.
  • Możliwość podświetlenia (opcjonalna lampka nr ref. 7823 98): Umożliwia łatwą lokalizację łącznika w ciemności, co podnosi komfort użytkowania.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich (EN) oraz posiada certyfikat CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik 1-biegunowy Forix IP44 znajduje zastosowanie w instalacjach, gdzie wymagana jest podwyższona odporność na wilgoć i kurz. Sprawdzi się zarówno w obiektach mieszkalnych, jak i użyteczności publicznej.

  • Sterowanie oświetleniem w łazienkach, kuchniach, pralniach oraz innych pomieszczeniach o podwyższonej wilgotności.
  • Instalacje zewnętrzne (ogrody, tarasy, balkony) – pod warunkiem montażu w puszce o odpowiednim stopniu ochrony.
  • Pomieszczenia gospodarcze, warsztaty oraz obiekty użyteczności publicznej (hole, korytarze, sanitariaty).
  • Element systemów automatyki budynkowej – łącznik może stanowić część obwodów sterowania oświetleniem zewnętrznym lub sygnalizacją.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się w standardowej puszce instalacyjnej (podtynkowej lub natynkowej) zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do obciążenia (maks. 2,5 mm²), a zaciski śrubowe dokręcić z zalecanym momentem obrotowym. Zaleca się stosowanie osłon zacisków dla dodatkowego bezpieczeństwa.

FAQ

  • Czy łącznik posiada fabryczne podświetlenie? Nie, ale istnieje możliwość montażu opcjonalnej lampki (nr ref. 7823 98), która umożliwia podświetlenie klawisza. Lampkę należy dokupić osobno.
  • Jaki jest stopień ochrony IP? Stopień ochrony wynosi IP44 – łącznik jest odporny na zachlapanie wodą oraz wnikanie ciał stałych o średnicy powyżej 1 mm. Nadaje się do pomieszczeń wilgotnych i częściowo do użytku zewnętrznego.
  • Jakie są parametry prądowo-napięciowe łącznika? Prąd znamionowy wynosi 10 AX (przeznaczony do obciążeń oświetleniowych), napięcie znamionowe 250 V~. Nie należy przekraczać tych wartości.

  • Producent Legrand
Łącznik instalacyjny
  • Układ połączeń Łącznik 1-biegunowy
  • Sposób działania Przycisk wahadłowy
  • Konfiguracja elementów Element podstawowy z kompletną obudową
  • Przycisk Nie
  • Liczba dźwigni 1
  • Sposób montażu Montaż natynkowy
  • Sposób mocowania Mocowanie śrubowe
  • Z płytą montażową Nie
  • Materiał Tworzywo sztuczne
  • Gatunek materiału Tworzywo termoplastyczne
  • Bezhalogenowe Tak
  • Zabezpieczenie powierzchni Stan surowy
  • Wykończenie powierzchni Błyszczący
  • Kolor Szary
  • Numer RAL (zbliżony) 7035
  • Miejsce na oznaczenie Nie
  • Podświetlenie Opcjonalne
  • Funkcja podświetlenia Nadzorcze i orientacyjne
  • Rodzaj podświetlenia LED
  • Stopień ochrony (IP) IP44
  • Napięcie znamionowe 250 V
  • Prąd znamionowy 10 A
  • Prąd łączeniowy do świetlówek 10 AX
  • Styki sygnału zwrotnego Nie
  • Typ połączenia Zacisk śrubowy
  • Przełącznik pralkowy Nie
  • Szerokość osprzętu 70 mm
  • Wysokość osprzętu 70 mm
  • Głębokość osprzętu 51 mm
  • Min. głębokość puszki montażowej 30 mm
