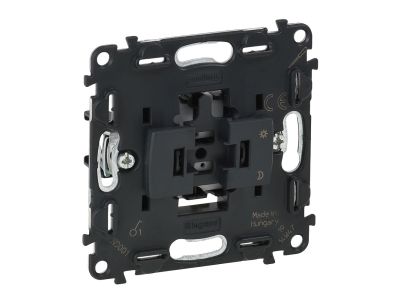

Łącznik 1-biegunowy 10AX, mechanizm, Valena Allure | 752001 Legrand

Opis i Kluczowe Cechy

Mechanizm łącznika 1-biegunowego Valena Allure (symbol 752001) przeznaczony jest do sterowania obwodami oświetleniowymi. Dzięki prądowi znamionowemu 10 AX i napięciu 250 V~ zapewnia bezpieczne łączenie obciążeń żarowych oraz LED-owych o mocy odpowiedniej dla standardowych instalacji domowych i biurowych. Mechanizm wyposażono w automatyczne zaciski ułatwiające podłączenie przewodów oraz transparentną osłonę przeciwpyłową chroniącą styki podczas montażu. Kompatybilny z plakietkami i ramkami serii Valena Allure.

• Prąd znamionowy 10 AX: gwarantuje pewne łączenie obwodów oświetleniowych, w tym z żarówkami tradycyjnymi i halogenami, bez ryzyka przegrzania styków.
• Napięcie 250 V~: pozwala na pracę w standardowych instalacjach jednofazowych.
• Zaciski automatyczne: przyspieszają montaż i zapewniają pewny, bezślizgowy kontakt przewodów bez użycia narzędzi.
• Transparentna osłona przeciwpyłowa: chroni mechanizm przed zabrudzeniem w trakcie wbudowywania, a po zamontowaniu ramki jest niewidoczna.
• Możliwość dodania podświetlenia LED (nr ref. 067684) lub wskaźnika włączenia (nr ref. 665091): umożliwia łatwą lokalizację łącznika w ciemności lub sygnalizację stanu włączenia.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do montażu w instalacjach elektrycznych niskiego napięcia zgodnie z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Łącznik Valena Allure 752001 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obwodów oświetleniowych w budynkach mieszkalnych, biurach oraz obiektach użyteczności publicznej.

• Sterowanie punktami światła w pokojach, korytarzach i pomieszczeniach gospodarczych.
• Łączenie obwodów oświetleniowych w instalacjach podtynkowych, zarówno nowych, jak i modernizowanych.
• Tworzenie układów załączania światła w systemach automatyki budynkowej (jako element wykonawczy).
• Stosowanie w miejscach, gdzie wymagana jest estetyka serii Valena Allure – w salonach, hotelach, recepcjach.

Wskazówki Montażowe

Montaż mechanizmu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (min. SEP 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Mechanizm mocuje się w puszce podtynkowej za pomocą pazurków rozporowych lub wkrętów przy użyciu dołączonego metalowego uchwytu montażowego. Przewody podłącza się do automatycznych zacisków zgodnie z oznaczeniami; przekrój przewodów dobrać do prądu obciążenia (zalecane 1,5–2,5 mm²). Po montażu należy sprawdzić poprawność działania przed zamknięciem ramki.

FAQ

• Czy do tego łącznika można dodać podświetlenie? Tak, producent przewidział możliwość dołożenia lampki LED do podświetlenia (numer referencyjny 067684) lub wskaźnika włączenia (numer referencyjny 665091) – oba elementy wymagają osobnego zamówienia.
• Jaki stopień ochrony ma mechanizm? Producent nie podaje konkretnego stopnia IP dla samego mechanizmu. Przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz obiektów; po zamontowaniu w ramce serii Valena Allure uzyskuje ochronę typową dla osprzętu podtynkowego.
• Czy łącznik działa jako przełącznik czy tylko zwieracz? Jest to łącznik 1-biegunowy, który pełni funkcję zwierającą (NO) – załącza i wyłącza obwód oświetleniowy. Do realizacji układów schodowych lub krzyżowych wymagane są dodatkowe mechanizmy.
