Kwarcowy zegar sterujący dzienny 1 zestyk przełączny 230 V/50-60 Hz 3 DU | 7LF5301-6 Siemens

Alternatywny kod produktu: 7LF53016

Opis i Kluczowe Cechy

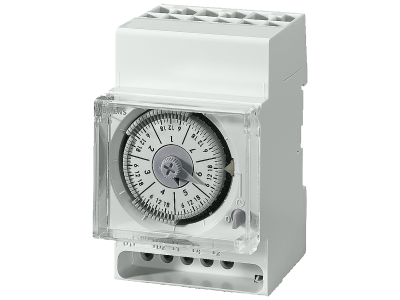

Kwarcowy zegar sterujący dzienny Siemens 7LF5301-6 (indeks 7LF5301-6) to niezawodne urządzenie do czasowego sterowania odbiornikami elektrycznymi. Wyposażony w 1 zestyk przełączny i przystosowany do napięcia 230 V AC (50-60 Hz), zapewnia precyzyjną realizację cykli dobowych w instalacjach przemysłowych i budynkowych. Dzięki szerokości 3 modułów (DU) zajmuje optymalną przestrzeń na szynie DIN, co ułatwia integrację w rozdzielnicach modułowych.

• 1 zestyk przełączny (CO): Umożliwia przełączanie obwodów w dwóch stanach – załącz/wyłącz, co daje elastyczność w sterowaniu zarówno oświetleniem, jak i urządzeniami wymagającymi zmiany kierunku lub źródła zasilania.
• Napięcie zasilania 230 V AC / 50-60 Hz: Standardowe napięcie sieciowe – bez konieczności stosowania dodatkowych zasilaczy, ułatwia instalację i obniża koszty.
• Program dzienny (24h): Umożliwia ustawienie stałych godzin załączania i wyłączania w cyklu dobowym, idealny do automatyzacji oświetlenia zewnętrznego, systemów wentylacji czy ogrzewania.
• Mechanizm kwarcowy: Zapewnia wysoką dokładność chodu w porównaniu do synchronizowanych sieciowo rozwiązań, niezależnie od wahań napięcia w sieci.

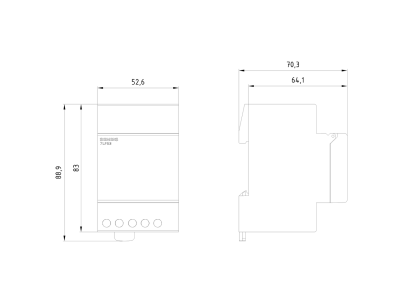

• Szerokość 3 modułów (DU): Kompaktowa konstrukcja (ok. 52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, co jest istotne przy rozbudowanych instalacjach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników czasowych oraz posiada oznaczenie CE. Zgodność z dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) gwarantuje bezawaryjną pracę w standardowych warunkach instalacyjnych.

Zastosowanie

Kwarcowy zegar sterujący Siemens 7LF5301-6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest automatyczne włączanie i wyłączanie odbiorników według zadanych przedziałów czasowych. Urządzenie sprawdzi się zarówno w małych obiektach, jak i w przemysłowych systemach sterowania.

• Automatyczne sterowanie oświetleniem zewnętrznym i wewnętrznym (np. witryny sklepowe, schody, parkingi) – oszczędność energii i zwiększenie komfortu.
• Sterowanie wentylacją, ogrzewaniem lub pompami w cyklu dobowym – optymalizacja zużycia mediów.
• Generowanie impulsów czasowych dla styczników, przekaźników lub wejść PLC – integracja z nadrzędnym systemem automatyki.
• Sygnalizacja dźwiękowa lub świetlna w systemach przyzywowych (np. dzwonki, syreny) – niezawodne włączanie w stałych godzinach.

Wskazówki Montażowe

Montaż i podłączenie zegara sterującego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (grupa 1 – do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania oraz zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami (maks. 2,5 mm² dla przewodów jednożyłowych). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawień programatora.

FAQ

• Czy zegar posiada podświetlenie wyświetlacza? W modelu 7LF5301-6 nie przewidziano podświetlenia. Odczyt ustawień odbywa się za pomocą przezroczystej pokrywy i widocznych tarcz w świetle dziennym lub przy zastosowaniu dodatkowego źródła światła.
• Jaki jest tryb pracy styku? Zestyk jest przełączny (CO – changeover), co oznacza, że po przekroczeniu zaprogramowanego czasu zmienia stan z rozwartego na zwarty (lub odwrotnie) w zależności od konfiguracji. Umożliwia to pracę w układzie normalnie zamkniętym (NC) lub normalnie otwartym (NO).
• Czy urządzenie można zamontować w puszce natynkowej? Zegar przeznaczony jest do montażu na szynie DIN wewnątrz rozdzielnicy modułowej. Nie można go instalować bezpośrednio w puszkach natynkowych ani w miejscach narażonych na wilgoć lub pył – wymagany jest stopień ochrony obudowy rozdzielnicy odpowiedni do warunków otoczenia.
