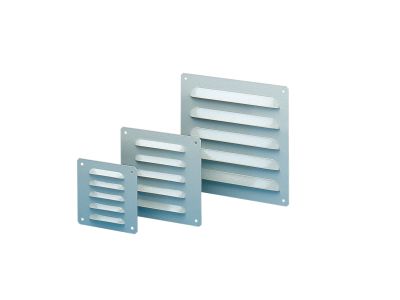

Kratka wentylacyjna metalowa otwór 104x80mm zewnętrzna 120x120mm IP23, ClimaSys | NSYCAG104X95LM Schneider Electric

Opis i Kluczowe Cechy

Metalowa kratka wentylacyjna Schneider Electric z serii ClimaSys to profesjonalne rozwiązanie dedykowane do systemów zarządzania termicznego w obudowach przemysłowych. Model o numerze katalogowym NSYCAG104X95LM charakteryzuje się wyjątkową trwałością mechaniczną, co jest kluczowe w wymagających środowiskach produkcyjnych. Wykonanie z wysokiej jakości metalu zapewnia nie tylko estetyczny wygląd, ale przede wszystkim odporność na uszkodzenia i stabilność wymiarową w szerokim zakresie temperatur. Stopień ochrony IP23 gwarantuje skuteczną barierę przed ciałami stałymi o średnicy powyżej 12,5 mm oraz chroni wnętrze szafy przed natryskiem wody pod kątem do 60 stopni od pionu. Wymiary zewnętrzne wynoszące 120x120 mm pozwalają na precyzyjne zakrycie otworu montażowego o wymiarach 104x95 mm, co optymalizuje przepływ powietrza i wspomaga chłodzenie komponentów wewnątrz rozdzielnicy.

• Wykonanie z metalu zapewniające najwyższą odporność mechaniczną.
• Stopień ochrony IP23 chroniący przed dostępem do części niebezpiecznych i wodą.
• Kompaktowe wymiary zewnętrzne 120x120 mm przy otworze montażowym 104x95 mm.
• Przynależność do renomowanej serii ClimaSys wspierającej optymalizację termiczną.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi Schneider Electric. Spełnia wymagania norm dotyczących osprzętu do obudów i szaf sterowniczych, co potwierdza jego przydatność do profesjonalnych aplikacji elektroenergetycznych. Metalowa konstrukcja jest zgodna z wytycznymi dotyczącymi odporności na czynniki zewnętrzne, co pozwala na stosowanie kratki w instalacjach wymagających podwyższonej niezawodności.

Zastosowanie

Kratka wentylacyjna NSYCAG104X95LM znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn i prefabrykacji rozdzielnic. Jest idealnym elementem systemów wentylacji naturalnej w szafach sterowniczych, gdzie konieczne jest odprowadzenie ciepła generowanego przez urządzenia takie jak zasilacze, przekaźniki czy sterowniki PLC. Dzięki metalowej konstrukcji, produkt ten jest preferowany w miejscach, gdzie standardowe kratki z tworzywa sztucznego mogłyby ulec uszkodzeniu mechanicznemu, np. w warsztatach, halach produkcyjnych czy magazynach.

Wskazówki Montażowe

Prawidłowy montaż kratki jest kluczowy dla zachowania wydajności systemu chłodzenia. Należy przygotować otwór montażowy o wymiarach 104x95 mm. Zaleca się instalację kratki w dolnej części obudowy w celu doprowadzenia chłodnego powietrza lub w górnej części jako wylot dla powietrza nagrzanego, co wykorzystuje naturalny efekt kominowy. Mocowanie mechaniczne za pomocą śrub zapewnia trwałe połączenie z obudową, odporne na wibracje generowane przez pracujące wewnątrz urządzenia. Podczas montażu należy zwrócić uwagę na poprawne ułożenie uszczelnień, aby zachować deklarowany stopień ochrony IP23.

FAQ

• Czy kratka posiada wbudowany filtr? Model NSYCAG104X95LM jest standardową kratką metalową bez zintegrowanego filtra. W przypadku pracy w środowisku o dużym zapyleniu, zaleca się stosowanie dodatkowych mat filtracyjnych.
• Jaki jest materiał wykonania kratki? Produkt jest wykonany w całości z metalu, co zapewnia mu znacznie większą odporność na uderzenia i promieniowanie UV w porównaniu do odpowiedników z tworzyw sztucznych.
• Czy kratka nadaje się do montażu zewnętrznego? Stopień ochrony IP23 pozwala na stosowanie kratki w miejscach, gdzie występuje ryzyko natrysku wody pod kątem, jednak w przypadku ekstremalnych warunków pogodowych należy rozważyć dodatkowe daszki ochronne.
