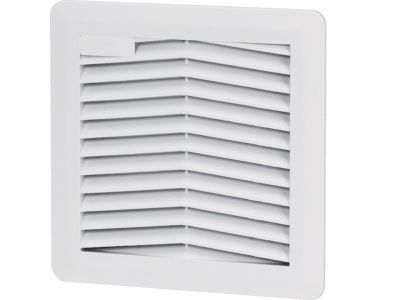

Kratka wentylacyjna IP54 325x325mm | FL226Z Hager

Opis i Kluczowe Cechy

Kratka wentylacyjna o symbolu FL226Z to element wyposażenia szaf przeznaczony do wentylacji obudów. Wymiary 325x325 mm oraz stopień ochrony IP54 zapewniają skuteczną cyrkulację powietrza przy jednoczesnej ochronie przed wnikaniem pyłu i bryzgów wody. Montaż w bocznej ścianie szafy pozwala na łatwą integrację z istniejącą instalacją.

• Stopień ochrony IP54: chroni wnętrze szafy przed pyłem oraz bryzgami wody, co zwiększa trwałość i niezawodność zainstalowanej aparatury.
• Wymiary 325x325 mm: standardowy format umożliwiający dopasowanie do typowych otworów w obudowach i szafach rozdzielczych.
• Montaż w bocznej ścianie: zapewnia naturalny przepływ powietrza, wspomagając odprowadzanie ciepła z wnętrza szafy.
• Kompatybilność z szeroką gamą szaf: przeznaczona do stosowania w rozdzielnicach, szafach sterowniczych i innych obudowach elektrycznych.

Zgodność z Normami

Produkt spełnia wymagania klasy ochrony IP54 zgodnej z normami europejskimi. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Kratka wentylacyjna FL226Z znajduje zastosowanie wszędzie tam, gdzie konieczne jest chłodzenie i wentylacja zamkniętych obudów elektrycznych. Montowana w bocznych ścianach szaf zapewnia pasywny przepływ powietrza bez konieczności stosowania dodatkowych wentylatorów.

• Wentylacja rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych oraz przemysłowych.
• Chłodzenie szaf sterowniczych z aparaturą modułową (styczniki, przekaźniki, zasilacze).
• Odprowadzanie ciepła z wnętrza szaf wyposażonych w przekształtniki, falowniki lub układy UPS.
• Stosowanie w obudowach zewnętrznych lub narażonych na wilgoć – dzięki odporności na bryzgi wody.

Wskazówki Montażowe

Przed montażem należy bezwzględnie odłączyć napięcie w szafie. Prace powinien wykonywać wykwalifikowany personel z uprawnieniami SEP. Kratkę montuje się w wyciętym otworze w bocznej ścianie szafy (zalecane użycie uszczelek celem zachowania szczelności IP54). Mocowanie odbywa się za pomocą dostarczonych elementów (śruby, nakrętki). Przekrój otworu należy przygotować zgodnie z wymiarami kratki – dokładność wykonania wpływa na skuteczność uszczelnienia.

FAQ

• Jaki jest stopień ochrony kratki wentylacyjnej FL226Z? Kratka posiada stopień ochrony IP54, co oznacza odporność na wniknięcie pyłu (pyłochronność) oraz bryzgi wody (ochrona przed spadkami wody z dowolnego kierunku).
• Jakie są wymiary kratki? Wymiary kratki wentylacyjnej to 325 x 325 mm – jest to wymiar zewnętrzny. Przed wycięciem otworu w szafie należy uwzględnić wymiar montażowy (otwór powinien być mniejszy, zazwyczaj podawany w instrukcji producenta). W przypadku braku dokładnych danych zaleca się wykonanie otworu o średnicy 300x300 mm, a następnie dopasowanie uszczelki.
• Czy kratkę można stosować na zewnątrz? Dzięki stopniowi ochrony IP54 kratka nadaje się do użytku w warunkach narażenia na pył i sporadyczne opady (nachylenie bryzgowe). Jednak w przypadku bezpośredniego działania silnego deszczu lub zalania wodą należy zastosować wyższy stopień ochrony (IP65/IP66) lub osłonę przeciwwodną.
