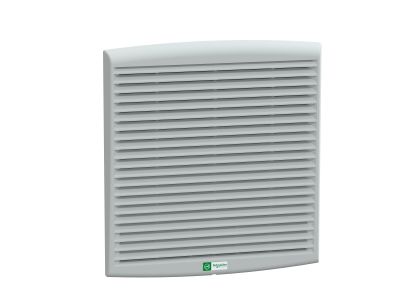

Kratka plastikowa otwór 291x291mm zewnętrzna 336x316mm IP54 | NSYCAG291LPF Schneider Electric

Opis i Kluczowe Cechy

Kratka wylotowa Schneider Electric z serii ClimaSys CA, o numerze katalogowym NSYCAG291LPF, to profesjonalne rozwiązanie dedykowane do systemów zarządzania termicznego w obudowach elektroinstalacyjnych. Produkt charakteryzuje się wymiarami zewnętrznymi 336x316 mm, przy czym wymaga otworu montażowego o wymiarach 291x291 mm. Wykonana z wysokiej jakości tworzywa termoplastycznego, kratka zapewnia optymalną cyrkulację powietrza przy jednoczesnym zachowaniu wysokiego stopnia ochrony IP54.

• Zaawansowana filtracja: W zestawie znajduje się syntetyczny filtr standardowy klasy G2 M1, który skutecznie zatrzymuje zanieczyszczenia stałe, chroniąc wrażliwe komponenty elektroniczne przed kurzem.
• Kompletny zestaw: Urządzenie składa się z części zewnętrznej, ramy podpierającej oraz wkładu filtrującego, co gwarantuje sztywność konstrukcji i łatwość serwisowania.
• Trwałość materiałowa: Zastosowane tworzywo jest odporne na czynniki środowiskowe, co jest kluczowe w wymagających aplikacjach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami grupy Schneider Electric. Kratka spełnia wymagania dotyczące stopnia ochrony IP54, co oznacza zabezpieczenie przed pyłem w ilościach niezakłócających pracy urządzenia oraz przed bryzgami wody z dowolnego kierunku. Klasyfikacja filtra M1 świadczy o jego niskiej palności, co podnosi ogólny poziom bezpieczeństwa pożarowego rozdzielnicy.

Zastosowanie

Kratka ClimaSys CA znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz energetyki. Jest w pełni kompatybilna z systemami Multifix TED oraz P25M. Idealnie sprawdza się jako element pasywnej wentylacji w szafach sterowniczych, gdzie konieczne jest odprowadzenie nadmiaru ciepła generowanego przez falowniki, zasilacze czy sterowniki PLC. Dzięki estetycznemu wykonaniu i odporności na warunki zewnętrzne, może być stosowana w różnorodnych środowiskach pracy maszynowej.

Wskazówki Montażowe

Instalacja kratki NSYCAG291LPF jest elastyczna i dostosowana do potrzeb montera. Można ją zamontować na dwa sposoby: poprzez szybkie zatrzaśnięcie (montaż typu "clipped") lub za pomocą wkrętów, co zapewnia dodatkową stabilność w miejscach narażonych na wibracje. Przed przystąpieniem do wycinania otworu 291x291 mm należy upewnić się, że zachowano odpowiednie odstępy od komponentów wewnętrznych, aby umożliwić swobodny przepływ powietrza. Regularna inspekcja i wymiana wkładu filtrującego G2 jest zalecana dla utrzymania pełnej wydajności chłodzenia.

FAQ

• Czy filtr jest wymienny? Tak, konstrukcja kratki z ramą podpierającą pozwala na łatwy dostęp do syntetycznego filtra G2 M1 w celu jego czyszczenia lub wymiany.
• Jaki jest stopień ochrony tej kratki? Produkt zapewnia stopień ochrony IP54, pod warunkiem poprawnego montażu na płaskiej powierzchni obudowy.
• Czy kratka może pracować z wentylatorem? Tak, model ten jest dedykowany jako kratka wylotowa w systemach wymuszonego obiegu powietrza ClimaSys, współpracując z odpowiednio dobranymi wentylatorami ssącymi.
