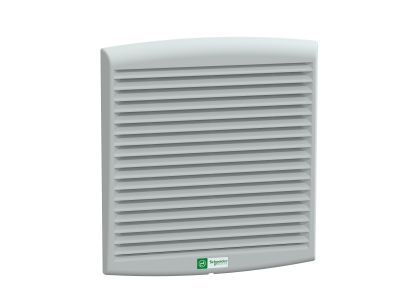

Kratka plastikowa otwór 223x223mm zewnętrzna 268x248mm IP54, ClimaSys | NSYCAG223LPF Schneider Electric

Opis i Kluczowe Cechy

Kratka wentylacyjna plastikowa z serii ClimaSys o wymiarach otworu montażowego 223x223 mm to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji zarządzania termicznego wewnątrz obudów elektroinstalacyjnych. Produkt charakteryzuje się zewnętrznymi wymiarami 268x248 mm, co pozwala na estetyczne i szczelne wykończenie punktu wlotu lub wylotu powietrza. Wykonanie z wysokiej jakości tworzywa termoplastycznego gwarantuje odporność na czynniki mechaniczne oraz długotrwałą eksploatację w warunkach przemysłowych.

• Stopień ochrony IP54: Zapewnia skuteczną barierę przed pyłem oraz bryzgami wody, co jest kluczowe dla ochrony wrażliwych komponentów elektronicznych przed awariami spowodowanymi zanieczyszczeniami.
• Wydajność przepływu: Konstrukcja kratki została zoptymalizowana pod kątem minimalizacji oporów powietrza, co wspiera naturalną lub wymuszoną konwekcję wewnątrz szafy sterowniczej.
• Trwałość materiałowa: Zastosowane tworzywo jest odporne na promieniowanie UV oraz starzenie, co zapobiega kruszeniu się elementu w trudnych warunkach środowiskowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami przemysłowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Kratka spełnia wymogi normy IEC 60529 w zakresie stopnia ochrony IP54. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji niebezpiecznych i dbałość o środowisko naturalne. Dodatkowo, systemy ClimaSys od Schneider Electric przechodzą testy odporności na uderzenia mechaniczne, co podnosi bezpieczeństwo eksploatacji w halach produkcyjnych.

Zastosowanie

Kratka NSYCAG223LPF znajduje szerokie zastosowanie w systemach rozdziału energii oraz automatyki przemysłowej. Jest idealnym rozwiązaniem dla:

• Szaf sterowniczych i rozdzielnic niskiego napięcia wymagających pasywnej wentylacji.
• Obudów zewnętrznych narażonych na zapylenie, gdzie wymagane jest zachowanie szczelności IP54.
• Systemów chłodzenia wymuszonego jako element osłonowy dla wentylatorów o kompatybilnych wymiarach.
• Modernizacji istniejących instalacji w celu poprawy cyrkulacji powietrza i obniżenia temperatury pracy urządzeń.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania deklarowanego stopnia ochrony IP54. Należy przygotować otwór montażowy o precyzyjnych wymiarach 223x223 mm. Przed osadzeniem kratki należy upewnić się, że powierzchnia obudowy jest czysta i odtłuszczona w miejscu styku z uszczelką. Kratka montowana jest zazwyczaj na zatrzaski lub przy użyciu dedykowanych elementów mocujących, co znacząco skraca czas instalacji. Zaleca się montaż kratki w dolnej części szafy (jako wlot powietrza) w połączeniu z wentylatorem lub kratką wylotową w górnej części, aby wykorzystać naturalny efekt kominowy.

FAQ

• Czy kratka zawiera filtr w zestawie? Tak, standardowe rozwiązanie ClimaSys IP54 zazwyczaj wyposażone jest w matę filtracyjną, która zatrzymuje zanieczyszczenia stałe.
• Czy można ją stosować na zewnątrz budynków? Tak, dzięki wykonaniu z odpornego tworzywa i stopniu ochrony IP54, kratka może być stosowana w aplikacjach zewnętrznych, o ile nie jest narażona na bezpośrednie, silne strumienie wody pod ciśnieniem.
• Jaki jest kolor kratki? Produkt jest wykonany w standardowym kolorze szarym (RAL 7035), co jest spójne z większością szaf sterowniczych dostępnych na rynku.
