Kratka plastikowa otwór 125x125mm zewnętrzna 137x117mm IP54, ClimaSys | NSYCAG125LPF Schneider Electric

Opis i Kluczowe Cechy

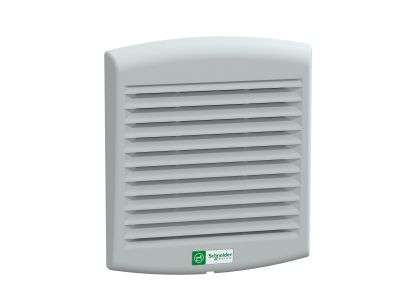

Kratka wentylacyjna Schneider Electric z serii ClimaSys, o numerze katalogowym NSYCAG125LPF, to profesjonalne rozwiązanie dedykowane do systemów zarządzania termicznego w obudowach elektroinstalacyjnych. Produkt został zaprojektowany z myślą o zapewnieniu optymalnej cyrkulacji powietrza przy jednoczesnym zachowaniu wysokiej szczelności obudowy. Wykonana z wysokiej jakości tworzywa termoplastycznego ABS, kratka charakteryzuje się dużą odpornością na uderzenia oraz działanie czynników zewnętrznych. Kluczowym parametrem jest stopień ochrony IP54, który gwarantuje skuteczną barierę przed pyłem oraz bryzgami wody z dowolnego kierunku, co jest niezbędne w trudnych warunkach przemysłowych. Wymiary zewnętrzne wynoszące 137x117 mm pozwalają na estetyczne wykończenie otworu montażowego o wymiarach 125x125 mm.

• Wysoka szczelność: Stopień ochrony IP54 chroni wrażliwe komponenty elektroniczne przed zanieczyszczeniami.
• Trwały materiał: Tworzywo ABS zapewnia długowieczność i odporność na uszkodzenia mechaniczne.
• Optymalny przepływ: Konstrukcja żaluzji minimalizuje opory powietrza, wspierając chłodzenie pasywne lub wymuszone.
• Estetyka wykonania: Neutralny kolor i precyzyjne wykończenie pasują do większości szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla marki Schneider Electric. Kratka spełnia wymagania dotyczące stopnia ochrony obudów (kod IP) zgodnie z normą IEC 60529. Materiał użyty do produkcji jest zgodny z dyrektywą RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym, dbając o bezpieczeństwo użytkowników oraz środowisko naturalne.

Zastosowanie

Kratka ClimaSys NSYCAG125LPF znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Jest idealnym rozwiązaniem do:

• Szaf sterowniczych i rozdzielnic niskiego napięcia wymagających wentylacji grawitacyjnej.
• Obudów zewnętrznych narażonych na zapylenie i wilgoć.
• Systemów chłodzenia wymuszonego jako element wlotowy lub wylotowy dla wentylatorów osiowych.
• Infrastruktury telekomunikacyjnej, gdzie stabilność termiczna urządzeń aktywnych jest krytyczna dla ciągłości pracy.

Wskazówki Montażowe

Montaż kratki jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji szaf. Należy przygotować otwór montażowy o wymiarach 125x125 mm. Kratka montowana jest zazwyczaj na zatrzaski lub przy użyciu standardowych elementów mocujących dostarczanych przez producenta. Dla zachowania deklarowanego stopnia ochrony IP54, należy upewnić się, że uszczelka przylega ściśle do powierzchni obudowy, a powierzchnia wokół wycięcia jest czysta i odtłuszczona. Zaleca się regularną kontrolę czystości filtra (jeśli jest stosowany), aby nie dopuścić do ograniczenia przepływu powietrza i przegrzania komponentów wewnątrz szafy.

FAQ

• Czy kratka zawiera filtr w zestawie? Produkt jest standardową kratką osłonową; w przypadku wymagających środowisk zaleca się sprawdzenie kompatybilnych mat filtracyjnych Schneider Electric.
• Jaki jest zakres temperatur pracy dla tworzywa ABS? Tworzywo to zachowuje swoje właściwości mechaniczne w szerokim zakresie temperatur typowych dla pracy rozdzielnic przemysłowych.
• Czy można ją montować na zewnątrz budynków? Tak, dzięki stopniu ochrony IP54 kratka nadaje się do zastosowań zewnętrznych, o ile nie jest narażona na bezpośrednie, silne strumienie wody pod ciśnieniem.
