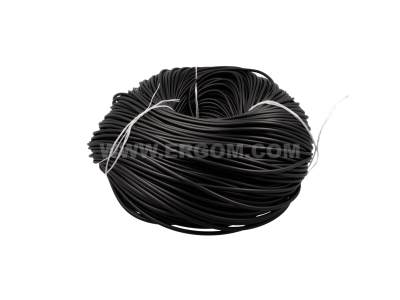

Koszulki (węże) elektroizolacyjne PCV - PCV 5X0,5 BK (200m) | E05ME-03020104600 Ergom

Alternatywny kod produktu: PCV 5X0,5 BK (200 M)

Opis i Kluczowe Cechy

Koszulki (węże) elektroizolacyjne PCV o symbolu E05ME-03020104600 to elastyczne osłony wykonane z plastyfikowanego polichlorku winylu (PCV) przeznaczone do izolowania przewodów elektrycznych. Dzięki napięciu przebicia nie mniejszemu niż 10 kV/mm skutecznie zabezpieczają przed przypadkowym zwarciem i porażeniem. Dostarczane w odcinku 200 m, w kolorze czarnym (BK), co ułatwia identyfikację w instalacjach.

• Napięcie przebicia ≥ 10 kV/mm: gwarantuje wysoką wytrzymałość dielektryczną, zapewniając bezpieczną izolację w obwodach niskiego i średniego napięcia.
• Zakres temperatury pracy –40°C do +70°C: umożliwia stosowanie w instalacjach narażonych na duże wahania cieplne – od mrozu po gorące otoczenie.
• Materiał PCV plastyfikowany: elastyczny i odporny na ścieranie, co ułatwia zakładanie na przewody i zapewnia trwałość w codziennej eksploatacji.
• Długość 200 m w szpuli: ekonomiczne opakowanie do bieżących prac instalacyjnych – wystarcza na wiele połączeń bez częstej wymiany.
• Kolor czarny (BK): ułatwia oznaczenie fazy lub dedykowanej ścieżki – standardowy kolor do identyfikacji w rozdzielnicach i ciągach kablowych.

Zgodność z Normami

Koszulki PCV produkowane są zgodnie z ogólnie obowiązującymi normami europejskimi dla wyrobów elektroizolacyjnych. Posiadają oznakowanie CE potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa. Brak szczegółowych numerów norm w danych producenta – zalecamy weryfikację z dokumentacją techniczną przed montażem.

Zastosowanie

Koszulki elektroizolacyjne PCV stosuje się wszędzie tam, gdzie wymagana jest dodatkowa ochrona izolacji przewodów przed zwarciem, wilgocią lub uszkodzeniami mechanicznymi. Idealnie sprawdzają się w instalacjach niskiego napięcia oraz jako osłona końcówek kablowych.

• Izolacja żył przewodów w puszkach rozgałęźnych i rozdzielnicach – zabezpieczenie przed stykiem z innymi fazami.
• Ochrona końcówek kabli po zdjęciu izolacji – zapobieganie zwarciom przy łączeniu zacisków.
• Dodatkowa izolacja w miejscach narażonych na drgania lub przesuwanie przewodów (np. w szafach sterowniczych).
• Zabezpieczenie przed przypadkowym dotykiem podczas prac serwisowych – łatwo zakłada się na odizolowane końcówki.

Wskazówki Montażowe

Koszulki należy nakładać na przewód przed podłączeniem zacisków. Montaż powinien być wykonywany przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Dobrać średnicę koszulki do przekroju przewodu (dla przewodu ~5 mm zalecany jest rozmiar 5×0,5 mm). Przesunąć koszulkę na żądaną długość i pozostawić minimalny luz – nie stosować siły, która może uszkodzić materiał. Temperatura otoczenia podczas montażu powinna mieścić się w zakresie –40°C … +70°C.

FAQ

• Czy koszulki nadają się do stosowania na zewnątrz? Koszulki PCV plastyfikowane są odporne na działanie warunków atmosferycznych w zakresie temperatury –40°C do +70°C, ale nie są przeznaczone do bezpośredniego narażenia na promieniowanie UV. W instalacjach zewnętrznych należy stosować dodatkową osłonę (np. rury kablowe).
• Jakie napięcie wytrzymują koszulki? Napięcie przebicia wynosi nie mniej niż 10 kV/mm. Oznacza to, że przy grubości ścianki 0,5 mm wytrzymują napięcie co najmniej 5 kV (przebicie). Stosowane są przede wszystkim w instalacjach do 1 kV.
• Czy koszulki można stosować wielokrotnie? Tak, po prawidłowym zdjęciu (bez uszkodzenia) można je ponownie założyć na inne przewody. Należy jednak sprawdzić, czy materiał nie jest pęknięty ani przetarty.
