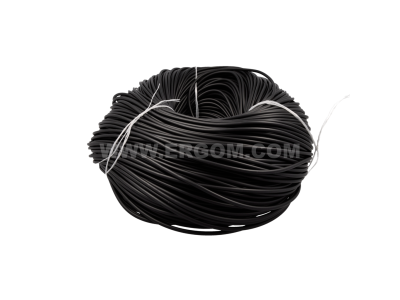

Koszulki (węże) elektroizolacyjne PCV - PCV 22X0,5 BK (60m) | E05ME-03020115600 Ergom

Alternatywny kod produktu: PCV 22X0,5 BK (60 M)

Opis i Kluczowe Cechy

Koszulki (węże) elektroizolacyjne PCV o symbolu E05ME-03020115600 (oznaczenie handlowe: PCV 22x0,5 BK) to elastyczne osłony wykonane z plastyfikowanego PVC, przeznaczone do izolowania przewodów elektrycznych. Produkt oferowany w zwoju o długości 60 metrów, o wymiarach 22 mm średnicy zewnętrznej i 0,5 mm grubości ścianki. Dzięki napięciu przebicia nie mniejszemu niż 10 kV/mm zapewnia skuteczną ochronę przed przepięciami, a szeroki zakres temperatury pracy od -40°C do +70°C gwarantuje niezawodność w ekstremalnych warunkach.

• Napięcie przebicia ≥ 10 kV/mm: Skuteczna izolacja elektryczna zapobiegająca przebiciom i zwarciom w instalacjach o podwyższonym napięciu.
• Temperatura pracy -40 ÷ +70°C: Odporność na skrajne warunki termiczne – koszulki zachowują elastyczność zarówno przy mrozie, jak i w podwyższonej temperaturze.
• Wymiary 22x0,5 mm (średnica zewnętrzna x grubość ścianki): Uniwersalny rozmiar pasujący do przewodów o średnicy do około 20 mm; cienka ścianka zapewnia łatwe nakładanie, a jednocześnie wystarczającą wytrzymałość mechaniczną.
• Długość 60 metrów w jednym zwoju: Wygodna ilość materiału do realizacji wielu zadań bez konieczności łączenia odcinków – oszczędza czas i minimalizuje odpady.
• Materiał – plastyfikowany PCV: Elastyczność ułatwiająca montaż na przewodach o różnych kształtach oraz dobra odporność na starzenie i działanie wilgoci.

Zgodność z Normami

Koszulki elektroizolacyjne PCV spełniają wymagania europejskich norm dotyczących materiałów izolacyjnych stosowanych w instalacjach elektrycznych. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Brak w danych konkretnych numerów norm – zaleca się potwierdzenie szczegółów w dokumentacji producenta.

Zastosowanie

Koszulki izolacyjne z PVC znajdują szerokie zastosowanie w branży elektrycznej i elektrotechnicznej, przede wszystkim do ochrony przewodów przed zwarciami, uszkodzeniami mechanicznymi i wpływem środowiska.

• Izolacja połączeń przewodów w puszkach rozgałęźnych i rozdzielnicach elektrycznych.
• Osłona kabli w szafach sterowniczych i automatyce przemysłowej.
• Dodatkowa warstwa ochronna na przewodach narażonych na otarcia lub kontakt z ostrymi krawędziami.
• W instalacjach tymczasowych i stałych przy remontach oraz modernizacjach – szybkie i łatwe zaizolowanie odcinków przewodów.

Wskazówki Montażowe

Montaż koszulek izolacyjnych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Koszulki należy nasuwać na przewód przed wykonaniem połączenia lub po odłączeniu końcówek – zaleca się dobór średnicy wewnętrznej koszulki do rzeczywistej średnicy przewodu (w tym izolacji). Po nasunięciu koszulkę można dodatkowo zabezpieczyć przed zsunięciem za pomocą opasek kablowych lub taśmy izolacyjnej. W przypadku cięcia na wymiar należy użyć ostrego noża, unikając zagnieceń materiału.

FAQ

• Czy koszulki nadają się do izolacji przewodów w aplikacjach wysokonapięciowych? Tak, napięcie przebicia wynosi co najmniej 10 kV/mm, co zapewnia bezpieczeństwo w obwodach o napięciu do kilku kilowoltów (w zależności od grubości ścianki). Wartość przebicia jest parametrem materiału – przy prawidłowym doborze długości i ewentualnej wielowarstwowości można uzyskać dodatkowy margines bezpieczeństwa.
• Jaka jest odporność termiczna koszulek? Zakres temperatury pracy wynosi od -40°C do +70°C. W tych granicach PCV zachowuje elastyczność i właściwości izolacyjne. Nie należy przekraczać podanych wartości, ponieważ może to prowadzić do deformacji lub utraty izolacyjności.
• Czy koszulki można stosować na przewodach o dużym przekroju? Koszulka o wymiarach 22x0,5 mm jest przeznaczona do przewodów o średnicy zewnętrznej (z izolacją) do około 20 mm. W przypadku przewodów o większym przekroju należy wybrać koszulkę o odpowiednio większej średnicy. Zawsze zaleca się, aby koszulka była nasuwana z lekkim luzem, ale bez zbędnego luzowania.
