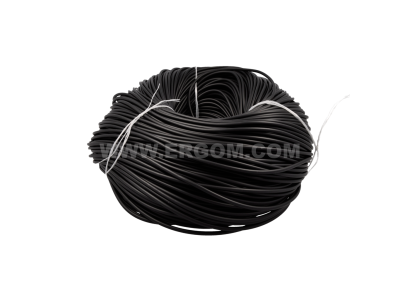

Koszulki (węże) elektroizolacyjne PCV - PCV 19X0,5 BK (60m) | E05ME-03020113700 Ergom

Alternatywny kod produktu: PCV 19X0,5 BK (60 M)

Opis i Kluczowe Cechy

Koszulki (węże) elektroizolacyjne PCV o symbolu E05ME-03020113700 to wykonane z plastyfikowanego PCV osłony przeznaczone do izolowania przewodów elektrycznych. Średnica wewnętrzna 19 mm przy grubości ścianki 0,5 mm zapewnia elastyczne dopasowanie do kabli o odpowiednim przekroju. Długość odcinka 60 m umożliwia wykonanie wielu instalacji bez konieczności łączenia odcinków. Kluczowe parametry techniczne to napięcie przebicia nie mniejsze niż 10 kV/mm oraz szeroki zakres temperatury pracy od -40 do +70°C.

• Napięcie przebicia ≥10 kV/mm: Wysoka izolacyjność zapewnia bezpieczeństwo i skuteczne odizolowanie przewodów od otoczenia oraz siebie nawzajem, minimalizując ryzyko przebicia przy napięciach roboczych.
• Zakres temperatury pracy -40 ÷ +70°C: Elastyczność i stabilność wymiarowa w skrajnych warunkach – produkt nadaje się do instalacji zarówno w ogrzewanych pomieszczeniach, jak i na zewnątrz w strefach klimatu umiarkowanego.
• Materiał PCV plastyfikowany: Odporność na starzenie, działanie wilgoci i wielu chemikaliów; łatwość nacinania i zakładania na przewody bez specjalistycznych narzędzi.
• Średnica wewnętrzna 19 mm x grubość 0,5 mm: Optymalne wymiary do izolowania wiązek przewodów lub pojedynczych kabli o dużym przekroju – uniwersalne zastosowanie w rozdzielnicach, szafach sterowniczych i instalacjach przemysłowych.
• Długość 60 metrów w jednym opakowaniu: Wygodna logistyka – jedna rolka wystarcza na pokrycie nawet rozległych tras kablowych, redukując liczbę złączy i strat materiału.

Zgodność z Normami

Produkt spełnia europejskie wymagania dotyczące izolacyjności elektrycznej wyrobów z PCV. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Wykonany zgodnie z ogólnie przyjętymi standardami DIN dla osłon elektroizolacyjnych. Zaleca się stosowanie zgodnie z lokalnymi przepisami instalacyjnymi.

Zastosowanie

Koszulki elektroizolacyjne PCV znajdują szerokie zastosowanie w instalacjach elektrycznych i automatycznych, wszędzie tam, gdzie wymagana jest dodatkowa izolacja przewodów.

• Izolacja połączeń oraz zacisków w rozdzielnicach i szafach sterowniczych – zabezpieczenie przed przypadkowym zwarciem.
• Osłona przewodów w kanałach kablowych, na szynach DIN oraz w puszkach instalacyjnych.
• Dodatkowa izolacja w obwodach sygnalizacyjnych i sterowniczych, np. przy przejściach przez przeszkody lub w pobliżu elementów przewodzących.
• Prace modernizacyjne i naprawcze – szybkie przywrócenie izolacji w miejscach uszkodzonej powłoki zewnętrznej kabla.

Wskazówki Montażowe

Montaż koszulek izolacyjnych powinien być wykonywany przez osoby z uprawnieniami SEP (do 1 kV lub wyższymi). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że nie jest ono ponownie włączone przypadkowo. Koszulkę należy naciąć na odpowiednią długość, a następnie nasunąć na przewód przed wykonaniem połączenia lub jako osłonę istniejącego kabla. Materiał PCV plastyfikowany umożliwia łatwe formowanie na zimno, ale unikaj ostrych kantów, które mogą uszkodzić izolację. Do cięcia używaj nożyc lub noża z ostrym ostrzem. Przekrój przewodu powinien być dobrany do średnicy wewnętrznej koszulki – w razie wątpliwości sprawdź zgodność z instrukcją producenta.

FAQ

• Jakie jest napięcie przebicia tych koszulek? Napięcie przebicia wynosi nie mniej niż 10 kV/mm, co zapewnia wysoką izolacyjność przy typowych napięciach roboczych instalacji niskiego napięcia.
• Czy koszulki nadają się do montażu na zewnątrz? Tak, zakres temperatury pracy od -40 do +70°C oraz odporność PCV na wilgoć pozwalają na stosowanie w warunkach zewnętrznych, jednak należy chronić przed bezpośrednim długotrwałym działaniem promieni UV (zalecana dodatkowa osłona).
• Jak dobrać rozmiar koszulki do przewodu? Średnica wewnętrzna 19 mm jest odpowiednia dla wiązek przewodów o średnicy zewnętrznej do około 18 mm lub pojedynczych kabli o dużym przekroju. Przed zakupem zmierz średnicę kabla uwzględniając ewentualne złącza.
