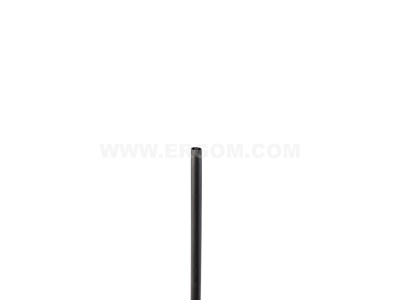

Koszulka termokurczliwa TGRK 9/3 czarna | E05ME-01020200103 Ergom

Alternatywny kod produktu: TGRK 9/3 (10 SZT.)

Opis i Kluczowe Cechy

Koszulka termokurczliwa TGRK 9/3 w kolorze czarnym to element stosowany w instalacjach elektrycznych do izolacji złączy i oznaczania przewodów. Oznaczenie 9/3 informuje o średnicy przed skurczeniem (9 mm) i po skurczeniu (3 mm), co umożliwia dopasowanie do przewodów o odpowiedniej średnicy. Symbol katalogowy: E05ME-01020200103.

• Średnica przed skurczeniem 9 mm / po skurczeniu 3 mm: umożliwia szczelne otulenie przewodu o średnicy do 3 mm po skurczeniu, zapewniając trwałą izolację i czytelne oznakowanie.
• Kolor czarny: uniwersalny, stosowany do oznaczania przewodów fazowych lub neutralnych w standardowych instalacjach – zgodny z powszechnymi konwencjami oznaczania (np. L, N według IEC).
• Materiał termokurczliwy: po podgrzaniu kurczy się równomiernie, tworząc izolacyjną osłonę odporną na ścieranie, wilgoć i typowe czynniki środowiskowe występujące w rozdzielnicach.
• Łatwość aplikacji: wystarczy nasunąć na przewód przed jego zakończeniem i podgrzać opalarką lub w piecu – skurcz następuje szybko i bez ryzyka uszkodzenia izolacji.
• Uniwersalne zastosowanie: nadaje się do przewodów miedzianych i aluminiowych w instalacjach niskiego napięcia, zarówno w szafach sterowniczych, jak i w puszkach.

Zgodność z Normami

Produkt przeznaczony jest do stosowania w instalacjach elektrycznych zgodnie z obowiązującymi przepisami i normami europejskimi. Koszulki termokurczliwe tego typu standardowo podlegają wymaganiom dotyczącym materiałów izolacyjnych (np. odporność na napięcie przebicia, stabilność wymiarowa). Dla konkretnych parametrów technicznych i deklaracji zgodności należy odwołać się do karty katalogowej producenta lub dokumentacji dołączonej do partii produktu.

Zastosowanie

Koszulka termokurczliwa TGRK 9/3 znajduje zastosowanie wszędzie tam, gdzie wymagane jest izolowanie, zabezpieczanie oraz oznaczanie przewodów w instalacjach elektrycznych.

• Izolacja złączy i końcówek przewodów w szafach sterowniczych i rozdzielnicach.
• Oznaczanie przewodów (np. faz L1, L2, L3, N, PE) w systemach oznakowania kabli.
• Zabezpieczanie lutowanych lub skręcanych połączeń przed zwarciem i wilgocią.
• Tworzenie estetycznych i trwałych obwódek w instalacjach automatyki budynkowej.

Wskazówki Montażowe

Montaż koszulki termokurczliwej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Koszulkę nasuwa się na przewód przed jego zakończeniem (np. przed zaciskaniem tulejki lub montażem złącza). Następnie podgrzewa się ją równomiernie opalarką termoizolacyjną lub umieszcza w piecu o kontrolowanej temperaturze – proces skurczu wymaga temperatury ok. 90–120°C (typowa dla większości koszulek polietylenowych; dokładną wartość należy sprawdzić w dokumentacji produktowej). Po skurczeniu koszulka szczelnie przylega do przewodu, tworząc izolację. Przekrój przewodu powinien być tak dobrany, aby po skurczeniu średnica wewnętrzna koszulki odpowiadała średnicy przewodu (maks. 3 mm).

FAQ

• Czy koszulka termokurczliwa TGRK 9/3 nadaje się do oznaczania przewodów w szafie rozdzielczej? Tak, kolor czarny umożliwia czytelne oznakowanie przewodów (np. za pomocą dodatkowych oznaczników lub druku termotransferowego). Przed skurczeniem można nanieść oznaczenia specjalnymi markerami lub użyć gotowych etykiet.
• Jakie narzędzie jest potrzebne do skurczenia koszulki? Do skurczenia zaleca się użycie przemysłowej opalarki termoizolacyjnej. Możliwe jest również zastosowanie pieca konwekcyjnego z regulacją temperatury – unikaj otwartego ognia, który może uszkodzić materiał.
• Czy koszulka jest odporna na wilgoć i niskie temperatury? Typowe koszulki termokurczliwe z polietylenu są odporne na wilgoć i działanie czynników atmosferycznych, ale nie są przeznaczone do stałego zanurzenia w wodzie. Zakres temperatur pracy (np. -55°C do 105°C) należy potwierdzić w specyfikacji producenta.
