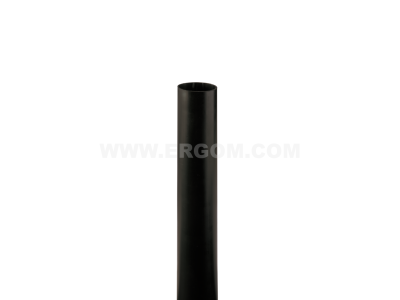

Koszulka termokurczliwa TGRK 40/16 czarna | E05ME-01020200603 Ergom

Alternatywny kod produktu: TGRK 40/16 (10 SZT.)

Opis i Kluczowe Cechy

Koszulka termokurczliwa TGRK 40/16 w kolorze czarnym (symbol: E05ME-01020200603) to element izolacyjny stosowany w instalacjach elektrycznych i niskiego napięcia. Dzięki współczynnikowi skurczu 40/16 mm umożliwia skuteczne zabezpieczenie połączeń kablowych o średnicy od 16 mm do 40 mm, tworząc szczelną i trwałą osłonę.

• Średnica przed skurczeniem 40 mm: Pozwala na łatwe nasunięcie na złącza, zakończenia kabli lub wiązki przewodów o znacznej średnicy.
• Średnica po skurczeniu 16 mm: Po termicznym skurczeniu doskonale dopasowuje się do chronionego elementu, zapewniając mechaniczną ochronę i izolację elektryczną.
• Kolor czarny: Ułatwia oznaczanie przewodów fazowych lub identyfikację w standardowych instalacjach.
• Materiał termokurczliwy: Odporny na działanie podwyższonej temperatury podczas procesu kurczenia (ogrzewanie opalarką lub nagrzewnicą) oraz na warunki robocze w rozdzielnicach.
• Uniwersalne zastosowanie: Nadaje się do izolacji, uszczelniania oraz oznaczania przewodów w szafach sterowniczych, rozdzielnicach i puszkach.

Zgodność z Normami

Produkt jest zgodny z ogólnymi standardami europejskimi dla materiałów termokurczliwych stosowanych w elektrotechnice oraz posiada oznaczenie CE. Nie podano konkretnych numerów norm w dokumentacji – zaleca się stosowanie zgodnie z dobrą praktyką inżynierską i przepisami BHP.

Zastosowanie

Koszulka termokurczliwa TGRK 40/16 czarna znajduje zastosowanie w instalacjach elektrycznych, automatyce przemysłowej oraz przy wykonywaniu połączeń kablowych. Służy do:

• Izolacji końcówek przewodów, złączy lutowanych lub zaciskanych w szafach sterowniczych.
• Oznaczania przewodów – nadruk lub etykiety można umieścić przed skurczeniem, a po skurczeniu uzyskuje się czytelną identyfikację.
• Zabezpieczania wiązek kablowych przed uszkodzeniami mechanicznymi i wilgocią w rozdzielnicach przemysłowych.
• Napraw i renowacji izolacji w obwodach sygnałowych i zasilających niskiego napięcia.

Wskazówki Montażowe

Montaż koszulki termokurczliwej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia od przewodów. Przed nałożeniem należy oczyścić przewód i sprawdzić, czy średnica po skurczeniu (16 mm) jest mniejsza od minimalnej średnicy izolowanego elementu. Skurcz wykonuje się za pomocą opalarki lub nagrzewnicy, równomiernie ogrzewając powierzchnię aż do pełnego dopasowania. Należy unikać przegrzania – temperatura kurczenia zwykle wynosi ok. 120-150°C (zalecamy postępować zgodnie z dokumentacją producenta). Po skurczeniu pozostawić do ostygnięcia przed włączeniem napięcia.

FAQ

• Czy koszulka jest odpowiednia do izolacji przewodów pod napięciem? Nie – przed montażem wszystkie przewody muszą być odłączone od napięcia. Koszulka służy do ochrony biernej, nie można jej nakładać na czynny obwód.
• Jaka temperatura jest potrzebna do skurczenia? Producent nie podaje konkretnej temperatury w danych, ale typowy zakres to 120-150°C. Zalecamy użycie opalarki z regulacją i stopniowe ogrzewanie.
• Czy koszulka nadaje się do oznaczania przewodów w rozdzielnicy? Tak, czarny kolor pozwala na nadruk lub użycie trwałego markera przed skurczeniem. Po skurczeniu oznaczenie jest odporne na ścieranie.
