Koszulka termokurczliwa TCR 25,4/12,7 RD | E05ME-01010110303 Ergom

Alternatywny kod produktu: TCR 25,4/12,7 RD (5 SZT.)

Opis i Kluczowe Cechy

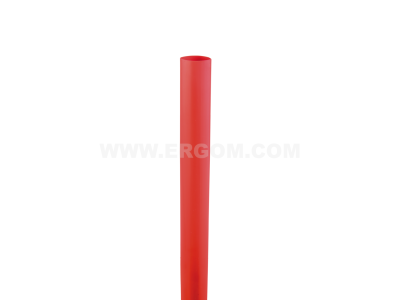

Koszulka termokurczliwa TCR 25,4/12,7 RD (kolor czerwony) o symbolu E05ME-01010110303 to elastyczna izolacja rurkowa stosowana w elektroinstalacjach do zabezpieczania i oznaczania przewodów. Dzięki współczynnikowi skurczu 2:1 (średnica przed skurczeniem 25,4 mm, po skurczeniu 12,7 mm) zapewnia szczelne dopasowanie do łączonych elementów, chroniąc przed zwarciami i wilgocią.

• Średnica przed skurczeniem 25,4 mm / po skurczeniu 12,7 mm: możliwość stosowania na przewodach o przekroju odpowiadającym średnicy po skurczeniu, z zachowaniem marginesu na łatwy montaż.
• Kolor czerwony (RD): ułatwia szybką identyfikację fazy, obwodu lub oznaczenia zgodnie z przyjętym kodem kolorystycznym instalacji.
• Współczynnik skurczu 2:1: po nagrzaniu koszulka kurczy się równomiernie, tworząc trwałą, izolacyjną powłokę bez ryzyka uszkodzenia izolacji pierwotnej.
• Materiał termokurczliwy: odporny na działanie temperatur roboczych w typowych warunkach eksploatacji – nie podano konkretnej temperatury skurczu, zaleca się stosowanie zgodnie z instrukcją producenta.
• Symbol E05ME-01010110303: jednoznaczna identyfikacja produktu w systemie zamówień i magazynie.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi dyrektywami Unii Europejskiej i posiada oznaczenie CE. Spełnia wymagania norm dotyczących materiałów izolacyjnych stosowanych w instalacjach elektrycznych. Ze względu na brak szczegółowych danych od producenta, zaleca się weryfikację zgodności z konkretną normą (np. IEC 60684) w dokumentacji technicznej.

Zastosowanie

Koszulka termokurczliwa TCR 25,4/12,7 RD znajduje zastosowanie w elektroinstalacjach przemysłowych i budynkowych, gdzie wymagana jest izolacja, ochrona i oznakowanie przewodów.

• Izolacja miejsc łączenia przewodów – po zaciśnięciu tulejek lub złączek, aby zabezpieczyć przed zwarciem.
• Oznaczanie przewodów fazowych, neutralnych i ochronnych – kolor czerwony zgodny z systemem oznaczeń barwnych.
• Zabezpieczenie końcówek przewodów przed wilgocią i uszkodzeniami mechanicznymi w rozdzielnicach i puszkach instalacyjnych.
• Naprawa uszkodzonej izolacji na przewodach o średnicy do 12,7 mm po skurczeniu.

Wskazówki Montażowe

Montaż koszulki termokurczliwej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Należy oczyścić miejsce aplikacji z tłuszczu i kurzu. Koszulkę nasunąć na przewód, a następnie równomiernie nagrzewać (np. opalarką techniczną) do momentu uzyskania ścisłego dopasowania – unikać przegrzania. Po ostygnięciu sprawdzić szczelność i ciągłość izolacji. Przekrój przewodu oraz długość koszulki dobrać do średnicy łączonych elementów (maks. średnica przewodu po skurczeniu 12,7 mm).

FAQ

• Jak dobrać odpowiednią średnicę koszulki termokurczliwej? Przed skurczeniem koszulka powinna swobodnie nasuwać się na łączone elementy, a po skurczeniu szczelnie je otulać. Dla modelu TCR 25,4/12,7 maksymalna średnica izolowanego elementu (przewodu, złączki) to około 12,7 mm.
• Czy koszulka termokurczliwa jest odporna na działanie olejów i chemikaliów? Producent nie podał danych dotyczących odporności chemicznej. Zaleca się stosowanie w typowych warunkach wewnątrz rozdzielnic – w środowisku agresywnym należy zastosować koszulki dedykowane.
• Jaka temperatura jest potrzebna do skurczenia? Dokładna temperatura skurczu nie została podana w danych produktu. Typowe koszulki termokurczliwe kurczą się w zakresie 90–125°C – zalecamy stopniowe nagrzewanie i kontrolowanie procesu.
