Koszulka termokurczliwa TCR 19/9,5 czerwona | E05ME-01010109303 Ergom

Alternatywny kod produktu: TCR 19/9,5 RD (5 SZT.)

Opis i Kluczowe Cechy

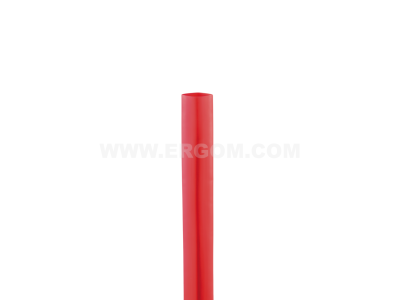

Koszulka termokurczliwa TCR 19/9,5 w kolorze czerwonym (symbol E05ME-01010109303) to element izolacyjny stosowany w instalacjach elektrycznych i automatyce. Dzięki wymiarom 19 mm przed skurczeniem i 9,5 mm po skurczeniu zapewnia szczelne krycie połączeń przewodów o odpowiedniej średnicy. Kolor czerwony ułatwia identyfikację funkcji (np. przewodów fazowych) i systematyzację oznaczeń w rozdzielnicach.

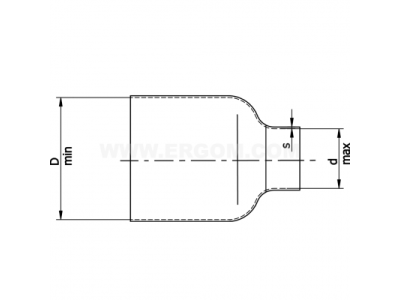

• Średnica przed skurczeniem 19 mm: łatwe nakładanie na złącza, wiązki przewodów lub końcówki kablowe.
• Średnica po skurczeniu 9,5 mm: trwałe, równomierne przyleganie do izolowanych elementów, zapewniające mechaniczną i elektryczną ochronę połączenia.
• Kolor czerwony: zgodność z przyjętymi standardami oznaczania przewodów (np. faza L w sieci 230/400 V AC) – szybka orientacja podczas serwisu i rozbudowy instalacji.
• Materiał termokurczliwy: odporność na podwyższoną temperaturę podczas procesu kurczenia oraz elastyczność po ostygnięciu, co zapobiega pękaniu i przesuwaniu się koszulki.
• Prosty montaż: kurczenie za pomocą opalarki lub pistoletu na gorące powietrze – bez skomplikowanych narzędzi, szybki efekt izolacji.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm dotyczących materiałów izolacyjnych stosowanych w instalacjach elektrycznych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. (Szczegółowe dane normatywne – w razie potrzeby – dostępne w karcie katalogowej producenta.)

Zastosowanie

Koszulka termokurczliwa TCR 19/9,5 czerwona sprawdzi się wszędzie tam, gdzie wymagane jest trwałe izolowanie i oznaczanie połączeń elektrycznych. Dzięki uniwersalnym wymiarom można ją stosować zarówno w instalacjach przemysłowych, jak i w domowych rozdzielnicach.

• Izolacja końcówek kablowych i połączeń zaciskowych w puszkach oraz rozdzielnicach.
• Oznaczenie przewodów fazowych (L) w instalacjach jednofazowych i trójfazowych – kolor czerwony zgodny z konwencją.
• Ochrona wiązek przewodów przed zwarciem i uszkodzeniami mechanicznymi w szafach sterowniczych.
• Regeneracja uszkodzonej izolacji na przewodach w miejscach napraw – szybka i pewna naprawa.

Wskazówki Montażowe

Koszulkę termokurczliwą powinien nakładać i kurczyć wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Należy dobrać odpowiednią średnicę koszulki do rzeczywistego przekroju izolowanego elementu – przed skurczeniem musi swobodnie na niego wchodzić, a po skurczeniu ściśle przylegać. Kurczenie wykonuje się opalarką lub pistoletem na gorące powietrze, utrzymując równomierną temperaturę i unikając przegrzania (otwarty ogień jest niedozwolony). Po ostygnięciu koszulka uzyskuje pełne właściwości izolacyjne. Przekroje przewodów oraz dobór akcesoriów montażowych powinny być zgodne z dokumentacją techniczną instalacji.

FAQ

• Jakie są dokładne wymiary koszulki TCR 19/9,5? Średnica przed skurczeniem wynosi 19 mm, a po skurczeniu – 9,5 mm. Jest to wymiar nominalny; rzeczywisty skurcz może nieznacznie odbiegać w zależności od temperatury i czasu nagrzewania.
• Czy kolor czerwony nadaje się do oznaczania przewodów fazowych? Tak, w standardzie oznaczeń barwnych (np. wg DIN VDE) czerwień jest powszechnie stosowana dla faz L w sieciach prądu przemiennego. Ułatwia to identyfikację i redukuje ryzyko pomyłki podczas serwisu.
• Jaką temperaturę należy zastosować do kurczenia koszulki? Optymalna temperatura mieści się w zakresie typowym dla koszulek termokurczliwych (ok. 125–150°C). Należy kierować się zaleceniami producenta podanymi na opakowaniu lub w karcie technicznej – w przypadku braku informacji stosować umiarkowane ciepło opalarki, unikając przypalenia materiału.
