Koszulka termokurczliwa TCR 12,7/6,4 RD czerwona | E05ME-01010108303 Ergom

Alternatywny kod produktu: TCR 12,7/6,4 RD (10 SZT.)

Opis i Kluczowe Cechy

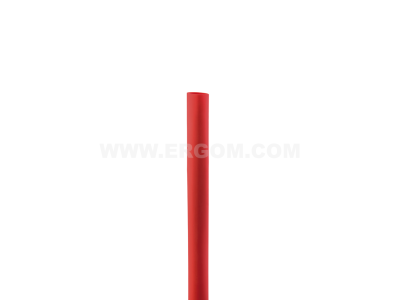

Koszulka termokurczliwa TCR o symbolu E05ME-01010108303 w kolorze czerwonym to element izolacyjny stosowany w instalacjach elektrycznych. Jej średnica przed skurczeniem wynosi 12,7 mm, a po skurczeniu termicznym zmniejsza się do 6,4 mm, co pozwala na szczelne otulenie przewodów i złącz. Kolor czerwony ułatwia oznaczanie faz lub specyficznych obwodów.

• Średnica przed skurczeniem 12,7 mm: Umożliwia łatwe nasunięcie na przewody, złącza i końcówki kablowe o różnej średnicy.
• Średnica po skurczeniu 6,4 mm: Po podgrzaniu kurczy się, tworząc trwałą, szczelną izolację mechaniczną i elektryczną.
• Kolor czerwony (RD): Pozwala na szybkie rozróżnienie obwodów, faz (np. L1) lub oznaczenie przewodów specjalnego przeznaczenia.
• Model TCR: Standardowa koszulka termokurczliwa do zastosowań w rozdzielnicach, szafach sterowniczych i instalacjach niskiego napięcia.

Zgodność z Normami

Koszulka termokurczliwa TCR przeznaczona jest do użytku w instalacjach elektrycznych. Produkt spełnia ogólne wymagania europejskie dla materiałów izolacyjnych stosowanych w elektroinstalacjach (oznakowanie CE). Szczegółowe dane normatywne należy sprawdzić w dokumentacji producenta.

Zastosowanie

Koszulka termokurczliwa TCR znajduje zastosowanie wszędzie tam, gdzie wymagana jest izolacja i ochrona połączeń elektrycznych oraz wizualne oznaczanie przewodów.

• Izolacja i zabezpieczenie lutowanych oraz zaciskanych połączeń kablowych w rozdzielnicach.
• Oznaczanie faz (L1, L2, L3) oraz przewodów ochronnych (PE) w instalacjach trójfazowych.
• Zabezpieczanie przed zwarciem i wilgocią końcówek przewodów w szafach sterowniczych i automatyce budynkowej.
• Naprawa i regeneracja uszkodzonej izolacji na przewodach o małej i średniej średnicy.

Wskazówki Montażowe

Montaż koszulki termokurczliwej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Koszulkę nasuwa się na przewód, a następnie podgrzewa równomiernie opalarką lub w piecu termostatycznym, aż do całkowitego skurczenia. Nie przekraczać zalecanej temperatury skurczu podanej przez producenta. Przekrój przewodu oraz średnicę koszulki należy dobrać tak, aby po skurczeniu ściśle przylegała do izolowanego elementu. Prace wykonywać w wentylowanym pomieszczeniu, unikać bezpośredniego kontaktu gorącej koszulki ze skórą.

FAQ

• W jakiej temperaturze kurczy się koszulka TCR? Dokładna temperatura skurczu nie jest podana w danych katalogowych – zaleca się stosowanie standardowych opalarek z regulacją temperatury (zwykle 120–150°C). Przed montażem sprawdź zalecenia producenta.
• Czy koszulka nadaje się do izolacji połączeń w puszkach instalacyjnych? Tak, pod warunkiem że średnica przewodu i połączenia mieści się w zakresie 6,4–12,7 mm. Po skurczeniu zapewnia dobrą izolację elektryczną i mechaniczną.

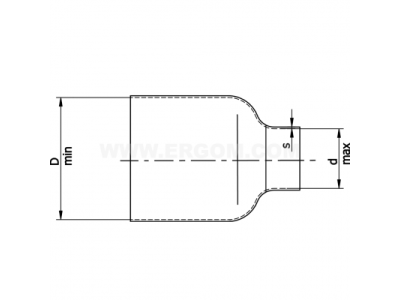

• Jak dobrać odpowiednią średnicę koszulki do przewodu? Średnica przed skurczeniem (12,7 mm) powinna być większa od średnicy elementu izolowanego, a średnica po skurczeniu (6,4 mm) mniejsza – aby po skurczeniu uzyskać ciasne dopasowanie. Dla przewodów o średnicy ok. 8–10 mm koszulka TCR 12,7/6,4 jest odpowiednia.
