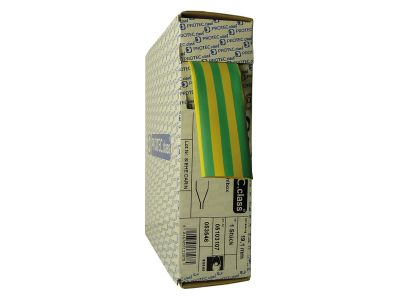

Koszulka termokurczliwa PSB-GG95 9,5-4,7mm żółto-ziel. kart. (10m) 053544 | 05103105 PROTEC.class

Alternatywny kod produktu: 053544

Opis i Kluczowe Cechy

Koszulka termokurczliwa PSB-GG95 (symbol 05103105) o wymiarach przed skurczeniem 9,5 mm / po skurczeniu 4,7 mm, w kolorze żółto-zielonym, przeznaczona do izolacji i ochrony połączeń kablowych. Wykonana z poliolefiny (PEX), zapewnia wytrzymałość na rozciąganie 13 N/mm² i wytrzymałość dielektryczną 20 kV/mm, co gwarantuje bezpieczną izolację w instalacjach niskiego napięcia. Długość w kartonie: 10 metrów.

• Współczynnik kurczliwości 2:1: Obejmuje przewody o średnicy od 9,5 mm do 4,7 mm, umożliwiając szczelne dopasowanie do różnych profili i wiązek.
• Temperatura kurczenia min. 90°C: Łatwy montaż za pomocą opalarki – niska temperatura kurczenia skraca czas pracy i minimalizuje ryzyko uszkodzenia izolacji podłoża.
• Samogasnąca i zmniejszona palność: Zwiększone bezpieczeństwo pożarowe w szafach sterowniczych i rozdzielnicach – materiał nie podtrzymuje płomienia.
• Odporność na promienie UV oraz szeroki zakres temperatur pracy (-55°C ÷ +135°C): Długotrwała stabilność wymiarów i właściwości elektrycznych zarówno w środowisku wewnętrznym, jak i na zewnątrz.
• Wytrzymałość dielektryczna 20 kV/mm: Gwarantuje skuteczną izolację przewodów nawet w obwodach o podwyższonych napięciach roboczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla materiałów termokurczliwych stosowanych w instalacjach elektrycznych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Ze względu na zastosowanie w branży elektroinstalacyjnej, koszulka przeznaczona jest do użytku zgodnego z przepisami i standardami DIN.

Zastosowanie

Koszulka termokurczliwa PSB-GG95 w kolorze żółto-zielonym jest dedykowana do izolowania i oznaczania przewodów ochronnych PE (uziemienia) oraz do ogólnych prac kablowych w instalacjach elektrycznych i automatyce.

• Izolacja złączek, końcówek i połączeń w puszkach instalacyjnych i rozdzielnicach.
• Oznaczanie przewodów ochronnych (PE) kolorem żółto-zielonym zgodnie z normami identyfikacji.
• Ochrona wiązek kablowych przed wilgocią, pyłem i uszkodzeniami mechanicznymi w szafach sterowniczych.
• Naprawa i renowacja izolacji uszkodzonych przewodów o średnicy zewnętrznej do 9,5 mm.

Wskazówki Montażowe

Montaż koszulki termokurczliwej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Zaleca się użycie opalarki z regulacją temperatury, nagrzewając koszulkę równomiernie do minimalnej temperatury kurczenia 90°C, aż do całkowitego przylegania. Nie przegrzewać, aby nie uszkodzić izolacji przewodu. Dozwolony przekrój poprzeczny przewodu należy dobrać do maksymalnych i minimalnych średnic koszulki (9,5 mm przed kurczeniem / 4,7 mm po skurczeniu). Po ostygnięciu sprawdzić szczelność i ciągłość izolacji.

FAQ

• Czy koszulka termokurczliwa jest odpowiednia do oznaczenia przewodu ochronnego PE? Tak, kolor żółto-zielony (zgodny z międzynarodowym oznaczeniem uziemienia) oraz odpowiednie parametry izolacyjne (20 kV/mm) czynią ją idealną do izolowania i identyfikacji przewodów PE w instalacjach niskiego napięcia.
• Jaka jest minimalna temperatura kurczenia i jakich narzędzi potrzebuję? Minimalna temperatura kurczenia wynosi 90°C. Do montażu wystarczy standardowa opalarka lub suszarka techniczna ze sterowaniem temperatury. Należy unikać otwartego ognia.
• Czy koszulka jest samogasnąca? Czy jest odporna na UV? Tak, materiał poliolefinowy jest samogasnący (zmniejszona palność) oraz odporny na promienie UV, co pozwala na stosowanie w miejscach narażonych na światło słoneczne, np. w szafach zewnętrznych.
