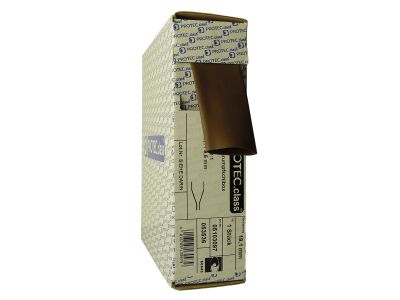

Koszulka termokurczliwa PSB-BR16 1,6-0,8mm brązowa karton (15m) 053529 | 05103090 PROTEC.class

Alternatywny kod produktu: 053529

Opis i Kluczowe Cechy

Koszulka termokurczliwa PSB-BR16 (symbol 05103090) w kolorze brązowym to cienkościenna rurka z poliolefiny (PEX) o współczynniku kurczliwości 2:1. Średnica przed skurczeniem wynosi 1,6 mm, a po skurczeniu 0,8 mm, co pozwala na szczelne dopasowanie do przewodów o małych przekrojach. Oferuje wysoką wytrzymałość dielektryczną 20 kV/mm, zapewniając skuteczną izolację elektryczną w obwodach o podwyższonym napięciu. Produkt dostępny w kartonie o długości 15 m.

• Wytrzymałość dielektryczna 20 kV/mm: gwarantuje bezpieczne izolowanie połączeń kablowych, minimalizując ryzyko przebicia nawet w aplikacjach o podwyższonym napięciu.
• Temperatura pracy ciągłej od -55°C do +135°C: zapewnia stabilność mechaniczną i elektryczną w skrajnych warunkach środowiskowych – od mrozu po gorące otoczenie instalacji.
• Temperatura kurczenia min. 90°C: umożliwia szybkie i pewne osadzenie rurki na kablach przy użyciu standardowych narzędzi grzewczych (opiekacz, suszarka techniczna).
• Materiał poliolefinowy (PEX) o zmniejszonej palności, samogasnący: podnosi poziom bezpieczeństwa pożarowego instalacji – w przypadku zapłonu rurka nie podtrzymuje palenia.
• Odporność na promieniowanie UV: zachowuje właściwości mechaniczne i izolacyjne w miejscach narażonych na bezpośrednie działanie słońca (np. przyłączanie paneli fotowoltaicznych).

Zgodność z Normami

Koszulka termokurczliwa PSB-BR16 spełnia wymagania europejskich norm dla materiałów termokurczliwych stosowanych w instalacjach elektrycznych. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej. Produkt jest przeznaczony do użytku w instalacjach niskiego napięcia oraz w aplikacjach wymagających dodatkowej ochrony izolacji.

Zastosowanie

Elastyczna rurka termokurczliwa PSB-BR16 znajduje zastosowanie tam, gdzie wymagana jest niezawodna izolacja, ochrona mechaniczna oraz estetyczne uporządkowanie przewodów. Dzięki małej średnicy i cienkościennej budowie sprawdza się szczególnie przy cienkich kablach sygnałowych i sterowniczych.

• Izolacja i zabezpieczenie połączeń lutowanych lub zaciskanych w tablicach sterowniczych i rozdzielnicach.
• Łączenie kabli w szczelne wiązki – redukcja luzów i poprawa czytelności okablowania.
• Ochrona końcówek przewodów przed wilgocią, kurzami i uszkodzeniami mechanicznymi w puszkach instalacyjnych.
• Znakowanie kolorem (dostępna w wielu barwach) – identyfikacja faz, obwodów lub funkcji w instalacjach elektrycznych.

Wskazówki Montażowe

Montaż koszulki termokurczliwej powinien być wykonany przez osobę z odpowiednimi kwalifikacjami (np. elektryk z uprawnieniami SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich przewodów, na których będą wykonywane czynności. Rurkę należy przyciąć z zapasem ok. 10–20 mm na każdym końcu łączonego odcinka, nałożyć na kabel, a następnie równomiernie podgrzewać (np. opiekaczem lub suszarką techniczną) do osiągnięcia min. 90°C, aż do całkowitego skurczenia się materiału. Unikać przegrzania – może to spowodować uszkodzenie rurki. Nie używać otwartego ognia. Przekrój przewodów oraz liczba warstw izolacji powinny być dobrane zgodnie z projektem instalacji.

FAQ

• Jaka jest minimalna temperatura kurczenia? Minimalna temperatura kurczenia wynosi 90°C. Dla uzyskania pełnego skurczenia zaleca się podgrzewanie do ok. 110–120°C, unikając przekraczania 150°C.
• Czy koszulka jest odporna na promieniowanie UV? Tak, materiał poliolefinowy (PEX) zawiera stabilizatory UV, co potwierdzono w danych producenta – nadaje się do zastosowań zewnętrznych (np. na przyłączach paneli fotowoltaicznych).
• Jaki jest współczynnik kurczliwości i jakie są wymiary po skurczeniu? Współczynnik kurczliwości wynosi 2:1. Dla modelu PSB-BR16 oznacza to, że rurka o średnicy przed skurczeniem 1,6 mm po skurczeniu osiąga średnicę 0,8 mm.
