Korytko siatkowe KDS50H35/3, gr.blachy (3m) | 930112 Baks

Opis i Kluczowe Cechy

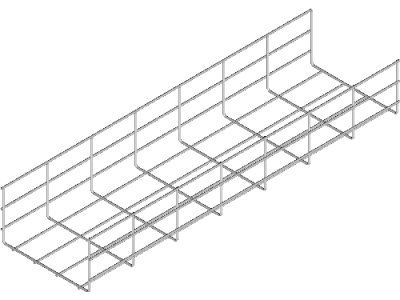

Korytko siatkowe KDS50H35/3 renomowanej marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 50 mm oraz wysokością boku 35 mm, co pozwala na optymalne ułożenie przewodów sterowniczych oraz zasilających o mniejszych przekrojach. Wykonanie z wysokiej jakości drutu stalowego zapewnia konstrukcji niezbędną sztywność przy jednoczesnym zachowaniu niskiej masy własnej, co znacząco odciąża konstrukcje wsporcze. Długość odcinka wynosząca 3 metry pozwala na szybki postęp prac instalacyjnych poprzez redukcję liczby połączeń stykowych.

• Lekka konstrukcja: Ażurowa budowa korytka siatkowego minimalizuje gromadzenie się kurzu i zanieczyszczeń, co jest kluczowe w utrzymaniu czystości instalacji.
• Wentylacja kabli: Otwarta struktura zapewnia doskonałą cyrkulację powietrza, co skutecznie zapobiega przegrzewaniu się przewodów pod obciążeniem.
• Łatwość obróbki: Możliwość łatwego docinania i formowania łuków bezpośrednio na placu budowy przy użyciu nożyc do drutu.
• Trwałość: Zastosowane materiały gwarantują odporność na odkształcenia mechaniczne podczas zaciągania kabli.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów tras kablowych. Korytko spełnia wymagania normy PN-EN 61537, co potwierdza jego parametry w zakresie obciążeń roboczych oraz ciągłości elektrycznej. Dzięki temu instalatorzy mają pewność, że system jest bezpieczny i może pełnić funkcję ochronną w instalacjach niskiego napięcia. Materiał użyty do produkcji jest niepalny, co podnosi poziom bezpieczeństwa pożarowego obiektu.

Zastosowanie

Korytko siatkowe KDS50H35/3 znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest idealnym wyborem do prowadzenia tras kablowych pod sufitami podwieszanymi, w przestrzeniach technicznych oraz w serwerowniach, gdzie wymagana jest przejrzystość instalacji i łatwy dostęp do przewodów w celu ich serwisowania lub rozbudowy. Dzięki swojej uniwersalności, korytka BAKS są stosowane w halach magazynowych, zakładach produkcyjnych oraz obiektach użyteczności publicznej. Doskonale sprawdza się przy prowadzeniu kabli teleinformatycznych (skrętka komputerowa) oraz światłowodowych, chroniąc je przed nadmiernym zgięciem.

Wskazówki Montażowe

Montaż korytka KDS50H35/3 powinien odbywać się z wykorzystaniem dedykowanych akcesoriów systemowych marki BAKS. Zaleca się stosowanie wsporników ściennych lub wieszaków sufitowych rozmieszczonych w odstępach zapewniających stabilność trasy (zazwyczaj co 1,5 do 2 metrów, zależnie od przewidywanego obciążenia). Łączenie poszczególnych odcinków korytek wykonuje się za pomocą łączników śrubowych lub bezśrubowych, co zapewnia ciągłość mechaniczną i elektryczną. Podczas formowania zakrętów i odgałęzień należy pamiętać o zachowaniu odpowiednich promieni gięcia dla układanych kabli, wycinając odpowiednie sekcje drutu i zabezpieczając krawędzie cięcia przed uszkodzeniem izolacji przewodów.

FAQ

• Czy korytko wymaga uziemienia? Tak, zgodnie z przepisami dotyczącymi instalacji elektrycznych, metalowe systemy tras kablowych powinny być objęte połączeniami wyrównawczymi w celu zapewnienia ochrony przeciwporażeniowej.
• Jakie narzędzia są potrzebne do cięcia korytka? Do modyfikacji korytka siatkowego najlepiej używać profesjonalnych nożyc do drutu (tzw. nożyc bocznych), które pozwalają na precyzyjne cięcie bez pozostawiania ostrych krawędzi.
• Czy korytko KDS50H35/3 można montować pionowo? Tak, korytka siatkowe mogą być montowane zarówno w poziomie, jak i w pionie, pod warunkiem zastosowania odpowiednich uchwytów mocujących kable do konstrukcji korytka.
