Korytko siatkowe KDS100H35/3 (3m) | 930110 Baks

Opis i Kluczowe Cechy

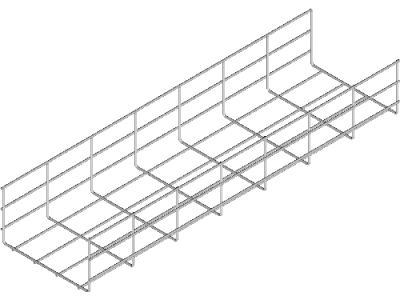

Korytko siatkowe KDS100H35/3 marki BAKS to profesjonalny element systemu nośnego, zaprojektowany z myślą o efektywnym i bezpiecznym prowadzeniu tras kablowych. Produkt charakteryzuje się szerokością wynoszącą 100 mm oraz wysokością boku 35 mm, co czyni go idealnym rozwiązaniem dla instalacji o średnim zagęszczeniu przewodów. Długość pojedynczego odcinka wynosi 3000 mm (3 metry), co pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie połączeń. Konstrukcja oparta na zgrzewanym drucie stalowym zapewnia doskonałą wentylację ułożonych kabli, co jest kluczowe dla zachowania ich obciążalności prądowej długotrwałej i zapobiegania przegrzewaniu się izolacji. Otwarta struktura korytka umożliwia swobodne wyprowadzanie przewodów w dowolnym punkcie trasy bez konieczności stosowania specjalistycznych przepustów.

• Szerokość 100 mm pozwala na przejrzyste ułożenie wiązek kablowych.
• Wysokość boku 35 mm zapewnia stabilne trzymanie przewodów wewnątrz korytka.
• Długość 3 metrów optymalizuje czas montażu i redukuje koszty osprzętu łączącego.
• Lekka konstrukcja siatkowa minimalizuje obciążenie konstrukcji wsporczej obiektu.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami branżowymi, co potwierdza jego przydatność w wymagających projektach elektroinstalacyjnych. Korytko spełnia wymagania normy PN-EN 61537, która definiuje parametry systemów prowadzenia tras kablowych pod kątem wytrzymałości mechanicznej oraz ciągłości elektrycznej. Dzięki zachowaniu ciągłości galwanicznej, system korytek siatkowych BAKS może pełnić funkcję ochronną w ramach instalacji połączeń wyrównawczych, co podnosi poziom bezpieczeństwa przeciwpożarowego i przeciwporażeniowego w budynku.

Zastosowanie

Korytko KDS100H35/3 znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym, komercyjnym oraz w infrastrukturze IT. Jest szczególnie rekomendowane do montażu w sufitach podwieszanych, podłogach technicznych oraz w przestrzeniach otwartych hal magazynowych. Dzięki łatwości utrzymania w czystości, korytka siatkowe są preferowanym rozwiązaniem w przemyśle spożywczym oraz w centrach danych (Data Center), gdzie kluczowa jest cyrkulacja powietrza wokół kabli sygnałowych i zasilających. Możliwość łatwego formowania łuków i odgałęzień sprawia, że system ten sprawdza się w obiektach o skomplikowanej architekturze instalacyjnej.

Wskazówki Montażowe

Montaż korytka siatkowego KDS100H35/3 powinien odbywać się przy użyciu dedykowanych akcesoriów systemowych BAKS. Zaleca się zachowanie odpowiedniego rozstawu podpór (wsporników lub wieszaków), zazwyczaj co 1,5 do 2 metrów, w zależności od przewidywanego ciężaru kabli. Do łączenia odcinków 3-metrowych należy stosować łączniki śrubowe typu LGS lub bezśrubowe, które gwarantują sztywność konstrukcji. Podczas docinania korytka na wymiar, należy używać nożyc do drutu o cięciu bocznym, co pozwala uniknąć powstawania ostrych krawędzi. Ważne jest, aby po ułożeniu trasy sprawdzić poprawność połączeń pod kątem ciągłości elektrycznej w celu zapewnienia skutecznego uziemienia.

FAQ

• Czy korytko KDS100H35/3 wymaga specjalistycznych narzędzi do gięcia? Nie, korytka siatkowe można łatwo formować w łuki i obejścia poprzez odpowiednie nacięcie drutów i zastosowanie łączników przegubowych.
• Jakie jest maksymalne obciążenie tego korytka? Obciążenie zależy od rozstawu podpór; szczegółowe tabele obciążeń są dostępne w dokumentacji technicznej producenta BAKS dla profilu H35.
• Czy produkt jest odporny na korozję? Tak, korytko jest zabezpieczone antykorozyjnie (standardowo poprzez cynkowanie), co zapewnia długowieczność wewnątrz budynków.
