Korytko siatkowe KDS/KDSO300H60/3, gr.blachy (3m) | 970130 Baks

Opis i Kluczowe Cechy

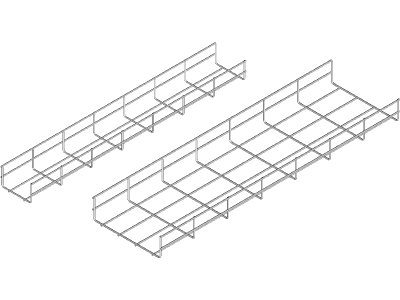

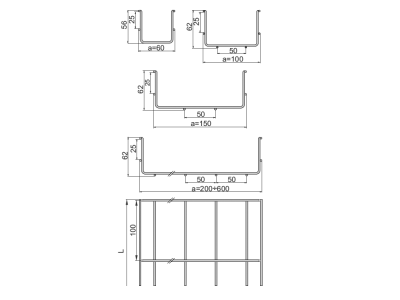

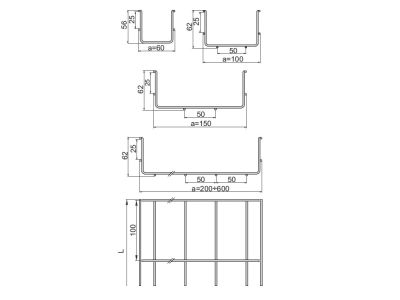

Korytko siatkowe KDS/KDSO300H60/3 marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 300 mm oraz wysokością boku 60 mm, co pozwala na swobodne prowadzenie dużej liczby przewodów przy zachowaniu optymalnej wentylacji. Wykonanie z drutu o wysokiej wytrzymałości gwarantuje sztywność konstrukcji, a długość odcinka wynosząca 3 metry znacząco przyspiesza prace instalacyjne na długich dystansach.

• Ciągłość elektryczna: Konstrukcja korytka zapewnia pełną ciągłość elektryczną, co jest kluczowe dla poprawnego uziemienia systemu i ochrony przed zakłóceniami elektromagnetycznymi.
• System E-90: Produkt został zaprojektowany i przetestowany pod kątem podtrzymania funkcji elektrycznych w warunkach pożaru przez 90 minut, co czyni go niezbędnym elementem systemów bezpieczeństwa pożarowego.
• Lekka konstrukcja: Siatkowa budowa redukuje masę własną trasy, nie obciążając nadmiernie konstrukcji nośnej budynku, przy jednoczesnym zachowaniu wysokiej nośności.

Zgodność z Normami

Korytko siatkowe BAKS spełnia rygorystyczne wymagania normatywne dotyczące systemów nośnych kabli. Kluczowym aspektem jest zgodność z normą DIN 4102-12, co potwierdza przydatność produktu w systemach ognioodpornych klasy E-90. Dzięki precyzyjnemu procesowi cynkowania, produkt wykazuje wysoką odporność na korozję, co jest zgodne z normami PN-EN ISO 1461 lub PN-EN 10346, zależnie od wybranego wariantu wykończenia powierzchni.

Zastosowanie

Produkt znajduje szerokie zastosowanie w miejscach wymagających najwyższego poziomu bezpieczeństwa oraz tam, gdzie konieczna jest stała kontrola stanu okablowania. Idealnie sprawdza się w:

• Centrach danych i serwerowniach, gdzie kluczowa jest wentylacja kabli sygnałowych i zasilających.
• Zakładach przemysłowych i halach produkcyjnych o dużym zagęszczeniu instalacji elektrycznych.
• Budynkach użyteczności publicznej, w tym w tunelach i na drogach ewakuacyjnych, gdzie wymagana jest certyfikacja E-90.
• Instalacjach podstropowych i podpodłogowych dzięki łatwości montażu i modyfikacji trasy.

Wskazówki Montażowe

Podczas montażu korytka KDS/KDSO300H60/3 należy przestrzegać zaleceń producenta, aby zachować parametry wytrzymałościowe i przeciwpożarowe:

• Rozstaw podpór: Dla zachowania funkcji E-90 należy stosować dedykowane wsporniki BAKS w rozstawie zgodnym z aprobatą techniczną (zazwyczaj co 1,2 m lub 1,5 m).
• Łączenie odcinków: Do łączenia korytek należy używać dedykowanych łączników śrubowych lub bezśrubowych, które gwarantują ciągłość mechaniczną i elektryczną.
• Docinanie: Korytko należy docinać za pomocą nożyc do drutu o cięciu bocznym, co minimalizuje ryzyko uszkodzenia powłoki antykorozyjnej i powstawania ostrych krawędzi.
• Układanie kabli: Przewody powinny być układane równomiernie, bez przekraczania dopuszczalnego obciążenia liniowego określonego w karcie katalogowej.

FAQ

• Czy korytko wymaga dodatkowego uziemienia? Dzięki zapewnionej ciągłości elektrycznej, korytko siatkowe może służyć jako element wyrównawczy, jednak zawsze należy wykonać połączenie z główną szyną uziemiającą zgodnie z projektem instalacji.
• Czy system E-90 obowiązuje przy dowolnym montażu? Nie, funkcja E-90 jest zachowana tylko w przypadku zastosowania pełnego systemu mocowań BAKS (wsporniki, pręty, kotwy) posiadającego odpowiednie certyfikaty pożarowe.
• Jakie są zalety korytka siatkowego nad pełnym? Korytko siatkowe zapobiega gromadzeniu się kurzu i wilgoci oraz umożliwia lepsze odprowadzanie ciepła z kabli, co może pozytywnie wpływać na ich obciążalność prądową długotrwałą.
