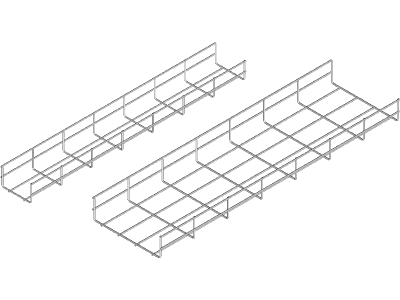

Korytko siatkowe KDS/KDSO200H60/3, (3m) | 970120 Baks

Opis i Kluczowe Cechy

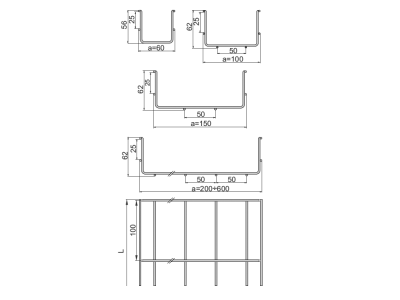

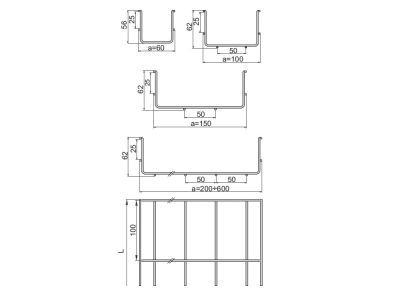

Korytko siatkowe KDS/KDSO200H60/3 marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku 60 mm, co pozwala na optymalne ułożenie wiązek przewodów przy zachowaniu doskonałej wentylacji. Wykonanie w formie siatki minimalizuje gromadzenie się kurzu i wilgoci, co jest kluczowe dla zachowania parametrów izolacyjnych kabli. Jedną z najważniejszych cech tego modelu jest zapewnienie pełnej ciągłości elektrycznej, co umożliwia wykorzystanie korytka jako elementu ochrony przeciwporażeniowej. Konstrukcja o długości 3 metrów pozwala na szybki postęp prac montażowych przy zachowaniu wysokiej sztywności mechanicznej całej instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa pożarowego. Korytko KDS/KDSO200H60/3 w odpowiednio skonfigurowanym systemie spełnia funkcję E-90 (zgodnie z normą DIN 4102-12). Oznacza to, że trasa kablowa zachowuje swoją integralność i zdolność do przesyłania energii elektrycznej przez co najmniej 90 minut w warunkach pełnego rozwinięcia pożaru. Jest to parametr krytyczny dla systemów zasilania urządzeń bezpieczeństwa, takich jak pompy pożarowe, wentylatory oddymiające czy oświetlenie awaryjne.

Zastosowanie

Korytko siatkowe BAKS znajduje szerokie zastosowanie w nowoczesnym budownictwie, gdzie wymagana jest wysoka niezawodność i łatwość modyfikacji instalacji. Idealnie sprawdza się w:

• Centrach danych i serwerowniach, gdzie kluczowe jest chłodzenie kabli sygnałowych i zasilających.
• Zakładach produkcyjnych, gdzie trasy kablowe muszą być odporne na wibracje i łatwe w czyszczeniu.
• Budynkach użyteczności publicznej wymagających certyfikowanych systemów podtrzymania funkcji elektrycznych E-90.
• Instalacjach podstropowych i ściennych, dzięki lekkiej konstrukcji nieobciążającej nadmiernie struktury budynku.

Wskazówki Montażowe

Podczas montażu korytka KDS/KDSO200H60/3 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Rozstaw podpór: Aby zachować parametry nośności oraz wymagania systemu E-90, należy stosować certyfikowane wsporniki i wieszaki marki BAKS w określonych w dokumentacji odstępach.
• Łączenie korytek: Zaleca się stosowanie dedykowanych łączników śrubowych lub bezśrubowych, które gwarantują ciągłość elektryczną bez konieczności dodatkowego mostkowania.
• Cięcie materiału: Do skracania korytek należy używać nożyc do drutu o działaniu asymetrycznym, co zapobiega powstawaniu ostrych krawędzi mogących uszkodzić izolację kabli.
• Uziemienie: Mimo naturalnej ciągłości elektrycznej, cała trasa powinna zostać przyłączona do głównej szyny wyrównawczej zgodnie z projektem instalacji odgromowej i ochronnej.

FAQ

Czy korytko wymaga dodatkowych akcesoriów do montażu E-90?
Tak, aby system spełniał funkcję E-90, należy zastosować dedykowane elementy zawieszenia oraz przestrzegać wytycznych producenta dotyczących maksymalnego obciążenia i rozstawu podpór.

Czy korytko siatkowe jest lepsze od korytka pełnego?
Korytko siatkowe oferuje lepszą wentylację kabli, co pozwala na ich większe obciążenie prądowe bez ryzyka przegrzania, a także jest znacznie lżejsze i łatwiejsze w dopasowaniu na obiekcie.

Jakie narzędzia są potrzebne do montażu?
Podstawowe narzędzia to nożyce do prętów, klucze nasadowe do dokręcania łączników oraz poziomica do precyzyjnego wyznaczenia trasy.
