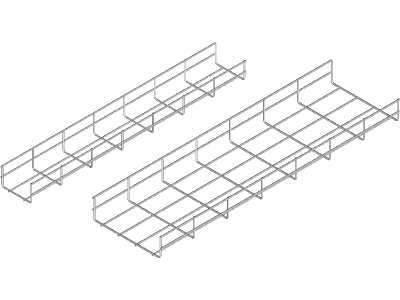

Korytko siatkowe KDS/KDSO100H60/3, (3m) | 970110 Baks

Opis i Kluczowe Cechy

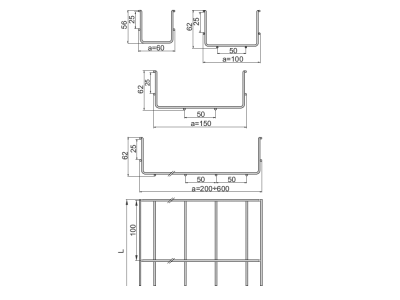

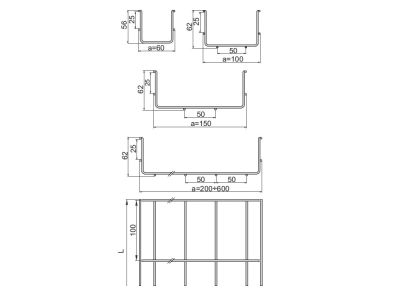

Korytko siatkowe KDS/KDSO100H60/3 marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku 60 mm, co pozwala na optymalne ułożenie wiązek przewodów przy zachowaniu pełnej wentylacji. Wykonanie w formie siatki minimalizuje gromadzenie się kurzu i wilgoci, co jest kluczowe dla zachowania parametrów izolacyjnych kabli. Kluczowym atutem korytka jest zapewnienie pełnej ciągłości elektrycznej, co jest niezbędne dla prawidłowego funkcjonowania systemów ochrony przeciwporażeniowej oraz kompatybilności elektromagnetycznej (EMC). Długość odcinka wynosząca 3 metry pozwala na szybki postęp prac montażowych przy jednoczesnym ograniczeniu liczby łączników.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa pożarowego. Korytko siatkowe KDS/KDSO100H60/3 w odpowiednio skonfigurowanym systemie spełnia funkcję E-90 (zgodnie z normą DIN 4102-12). Oznacza to, że trasa kablowa zachowuje swoją integralność i zdolność do przesyłania energii elektrycznej przez co najmniej 90 minut w warunkach pożaru. Jest to parametr krytyczny dla zasilania systemów oddymiania, oświetlenia awaryjnego oraz wind strażackich. Materiały użyte do produkcji gwarantują wysoką odporność mechaniczną i trwałość w trudnych warunkach eksploatacyjnych.

Zastosowanie

Korytka siatkowe BAKS znajdują szerokie zastosowanie w nowoczesnym budownictwie, gdzie wymagana jest elastyczność w prowadzeniu instalacji. Są idealne do:

• Prowadzenia tras kablowych w serwerowniach i centrach danych (łatwość wyprowadzania kabli w dowolnym miejscu).
• Instalacji w przemyśle spożywczym i farmaceutycznym dzięki łatwości utrzymania czystości.
• Systemów bezpieczeństwa pożarowego wymagających certyfikacji E-90.
• Budowy tras magistralnych w halach magazynowych i produkcyjnych.

Wskazówki Montażowe

Montaż korytka KDS/KDSO100H60/3 powinien odbywać się z wykorzystaniem dedykowanych akcesoriów systemowych BAKS, co gwarantuje zachowanie parametrów nośności i odporności ogniowej. Zaleca się:

• Stosowanie wsporników ściennych lub podwieszeń sufitowych w rozstawie zgodnym z tabelą obciążeń producenta.
• Łączenie odcinków za pomocą dedykowanych łączników śrubowych lub bezśrubowych, zapewniających ciągłość galwaniczną.
• Docinanie korytka wyłącznie za pomocą nożyc do drutu o cięciu bocznym (unikanie szlifierek kątowych zapobiega uszkodzeniu powłoki antykorozyjnej).
• Uziemienie trasy kablowej zgodnie z obowiązującymi przepisami PBUE.

FAQ

• Czy korytko można stosować na zewnątrz? Zastosowanie zewnętrzne zależy od rodzaju powłoki ochronnej (np. ocynk ogniowy). Należy zweryfikować specyfikację konkretnego wykonania materiałowego dla SKU 970110.
• Co oznacza funkcja E-90? Jest to klasyfikacja odporności ogniowej zespołu kablowego, gwarantująca podtrzymanie funkcji elektrycznych przez 90 minut podczas pożaru.
• Jakie są zalety korytka siatkowego nad pełnym? Korytko siatkowe jest lżejsze, zapewnia lepsze chłodzenie kabli i pozwala na łatwiejszą modyfikację trasy poprzez wycinanie otworów na odejścia kablowe.
