Korytko siatkowe GRM 55x50, St, G GRM 55 50 G (3m) | 6001441 Obo Bettermann

Opis i Kluczowe Cechy

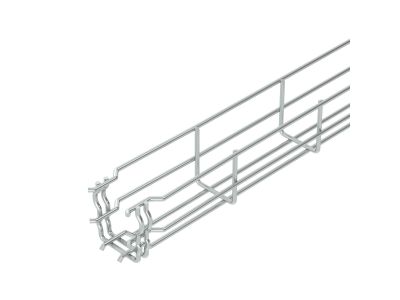

Korytko siatkowe GRM 55 50 G z serii Magic od renomowanego producenta Obo Bettermann to zaawansowane rozwiązanie w zakresie tras kablowych, zaprojektowane z myślą o maksymalnej efektywności montażu. Produkt charakteryzuje się wysokością boku wynoszącą 55 mm oraz szerokością 50 mm, co czyni go idealnym do prowadzenia wiązek kablowych w miejscach o ograniczonej przestrzeni. Wykonane ze stali i poddane procesowi cynkowania galwanicznego (G), korytko oferuje optymalną ochronę antykorozyjną wewnątrz budynków.

• System Magic: Zintegrowany łącznik pozwala na zatrzaskowe łączenie odcinków korytek bez użycia dodatkowych śrub czy narzędzi, co drastycznie skraca czas instalacji.

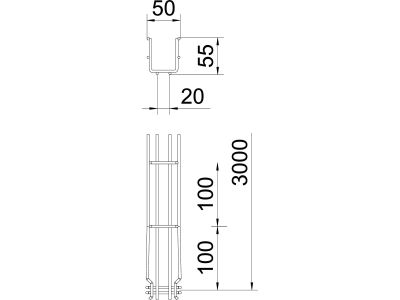

• Specjalna wielkość oczka: W modelu GRM 55/50 zastosowano zagęszczone oczko o wymiarach 20x100 mm, co zapewnia lepsze podparcie dla kabli o mniejszych średnicach.
• Solidna konstrukcja: Drut o średnicy 3,9 mm gwarantuje odpowiednią sztywność mechaniczną i nośność systemu przy zachowaniu niskiej masy własnej.
• Ekranowanie elektromagnetyczne: Magnetyczna tłumienność sprzężeniowa wynosi 15 dB bez pokrywy, a po zastosowaniu dedykowanej pokrywy wzrasta do 25 dB, co wspomaga ochronę sygnałów przed zakłóceniami.

Zgodność z Normami

Korytko siatkowe Obo Bettermann zostało zaprojektowane i przetestowane zgodnie z obowiązującymi normami europejskimi dotyczącymi systemów tras kablowych. Proces cynkowania galwanicznego jest realizowany zgodnie z rygorystycznymi standardami, co zapewnia powtarzalną jakość powłoki ochronnej. Produkt spełnia wymagania w zakresie ciągłości elektrycznej, co jest kluczowe dla systemów wyrównania potencjałów i bezpieczeństwa przeciwporażeniowego w instalacjach przemysłowych.

Zastosowanie

Model GRM 55 50 G znajduje szerokie zastosowanie w nowoczesnym budownictwie komercyjnym oraz przemysłowym. Dzięki swojej konstrukcji jest szczególnie polecany do:

• Instalacji teletechnicznych i serwerowni, gdzie wymagana jest wysoka wentylacja kabli.
• Tras kablowych prowadzonych w sufitach podwieszanych i przestrzeniach technicznych.
• Budowy tras magistralnych w automatyce przemysłowej, gdzie liczy się szybkość modyfikacji instalacji.
• Miejsc, w których konieczne jest zachowanie wysokiej czystości (brak osiadania kurzu dzięki ażurowej strukturze).

Wskazówki Montażowe

Montaż korytka siatkowego GRM 55 50 G jest intuicyjny dzięki systemowi wtykowemu. Aby zapewnić najwyższą trwałość instalacji, należy przestrzegać poniższych zaleceń:

• Łączenie: Odcinki o długości 3000 mm należy łączyć poprzez wsunięcie jednego końca w drugi aż do momentu zadziałania blokady mechanicznej łącznika Magic.
• Rozpiętość podpór: Zaleca się stosowanie wsporników ściennych lub wieszaków sufitowych w odstępach dostosowanych do przewidywanego obciążenia kablami (zazwyczaj co 1,5 m do 2 m).
• Docinanie: W przypadku konieczności skrócenia korytka, należy używać nożyc do drutu o cięciu bocznym (tzw. bolt cutter), tnąc druty pod kątem, aby uniknąć ostrych krawędzi mogących uszkodzić izolację kabli.
• Uziemienie: Mimo zatrzaskowego połączenia, należy pamiętać o wykonaniu uziemienia trasy zgodnie z projektem instalacji elektrycznej.

FAQ

• Czy korytko wymaga dodatkowych łączników śrubowych? Nie, system GRM Magic posiada zintegrowany system łączący, który eliminuje potrzebę stosowania oddzielnych łączników i śrub.
• Jaka jest długość jednego odcinka? Standardowa długość handlowa tego modelu to 3000 mm (3 metry).
• Czy korytko nadaje się do montażu na zewnątrz? Model cynkowany galwanicznie (G) jest przeznaczony głównie do zastosowań wewnątrz suchych pomieszczeń. Do zastosowań zewnętrznych zaleca się wersje cynkowane ogniowo lub ze stali nierdzewnej.
• Jaka jest średnica drutu w tym modelu? Średnica drutu wynosi 3,9 mm, co zapewnia optymalny balans między wytrzymałością a wagą konstrukcji.
