Korytko siatkowe GRM 55x200, St, G GRM 55 200 G (3m) | 6001446 Obo Bettermann

Opis i Kluczowe Cechy

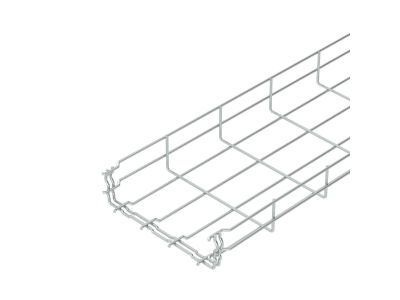

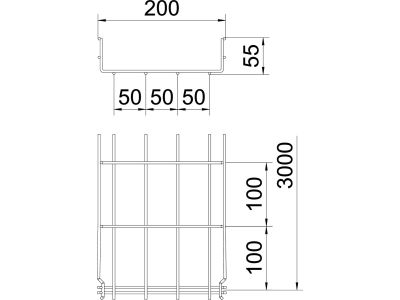

Korytko siatkowe GRM 55 200 G marki Obo Bettermann to zaawansowane rozwiązanie w zakresie prowadzenia tras kablowych, zaprojektowane z myślą o maksymalnej efektywności montażu i bezpieczeństwie instalacji. Produkt charakteryzuje się wysokością boku wynoszącą 55 mm oraz szerokością 200 mm, co pozwala na optymalne ułożenie wiązek przewodów o różnym przeznaczeniu. Wykonane ze stali i poddane procesowi cynkowania galwanicznego, korytko wykazuje wysoką odporność na uszkodzenia mechaniczne. Kluczowym atutem jest zintegrowany łącznik, który eliminuje konieczność stosowania dodatkowych elementów spinających, co znacząco skraca czas pracy instalatora. Średnica drutu wynosząca 3,9 mm gwarantuje sztywność konstrukcji przy zachowaniu lekkości systemu.

• Wymiary oczka: Standardowa wielkość oczka 50x100 mm zapewnia doskonałą wentylację kabli i zapobiega ich przegrzewaniu.
• Tłumienność magnetyczna: Produkt oferuje tłumienność sprzężeniową na poziomie 15 dB bez pokrywy oraz aż 25 dB przy zastosowaniu dedykowanej pokrywy, co jest kluczowe dla kompatybilności elektromagnetycznej (EMC).
• Długość handlowa: Odcinek o długości 3000 mm pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie połączeń.

Zgodność z Normami

Korytko siatkowe GRM 55 200 G zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami branżowymi dotyczącymi systemów nośnych kabli. Zastosowanie stali ocynkowanej galwanicznie zapewnia ochronę antykorozyjną w środowiskach wewnętrznych o niskiej wilgotności. Parametry tłumienności magnetycznej potwierdzają przydatność systemu w instalacjach wymagających ochrony przed zakłóceniami elektromagnetycznymi, co jest zgodne z wytycznymi dotyczącymi projektowania nowoczesnych sieci teletechnicznych i energetycznych.

Zastosowanie

System korytek siatkowych Obo Bettermann znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz w centrach danych. Dzięki otwartej strukturze, korytko idealnie nadaje się do prowadzenia kabli zasilających oraz teleinformatycznych, gdzie wymagany jest stały dostęp do instalacji w celu jej modernizacji lub konserwacji. Jest to rozwiązanie dedykowane do montażu podstropowego, ściennego oraz na wspornikach wewnątrz budynków. Wysoka tłumienność magnetyczna sprawia, że korytko jest szczególnie polecane w miejscach narażonych na interferencje sygnałów.

Wskazówki Montażowe

Montaż korytka GRM 55 200 G jest intuicyjny dzięki systemowi zatrzaskowemu. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Łączenie: Dzięki zintegrowanym łącznikom, kolejne odcinki korytka łączy się poprzez proste wsunięcie jednego elementu w drugi, aż do momentu zablokowania.
• Rozpiętość podpór: Zaleca się zachowanie odpowiednich odstępów między wspornikami, aby uniknąć nadmiernego ugięcia korytka pod obciążeniem kabli.
• Cięcie: Do skracania korytka należy używać nożyc do drutu o cięciu bocznym, co minimalizuje ryzyko powstania ostrych krawędzi mogących uszkodzić izolację przewodów.
• Uziemienie: Należy pamiętać o zapewnieniu ciągłości elektrycznej całego systemu i wykonaniu odpowiednich połączeń wyrównawczych.

FAQ

• Czy korytko wymaga dodatkowych śrub do łączenia? Nie, model GRM posiada zintegrowany system łączników, który pozwala na montaż bezśrubowy.
• Jaka jest średnica drutu w tym modelu? Średnica drutu wynosi 3,9 mm, co zapewnia optymalny balans między wytrzymałością a wagą.
• Czy korytko można stosować na zewnątrz? Produkt jest cynkowany galwanicznie, co dedykuje go głównie do zastosowań wewnątrz budynków. W przypadku środowisk zewnętrznych lub agresywnych zaleca się wersje cynkowane ogniowo lub ze stali nierdzewnej.
