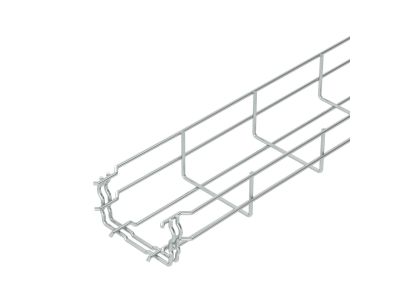

Korytko siatkowe GRM 55x100, St, G GRM 55 100 G (3m) | 6001442 Obo Bettermann

Opis i Kluczowe Cechy

Korytko siatkowe GRM 55 100 G z innowacyjnym systemem Magic to profesjonalne rozwiązanie od renomowanego producenta Obo Bettermann, zaprojektowane z myślą o optymalizacji procesów instalacyjnych w nowoczesnym budownictwie. Produkt charakteryzuje się wysokością boku wynoszącą 55 mm oraz szerokością 100 mm, co pozwala na bezpieczne i uporządkowane prowadzenie wiązek kablowych. Kluczowym atutem jest zintegrowany łącznik kształtowy, który umożliwia zatrzaskowe łączenie kolejnych odcinków korytka bez konieczności stosowania dodatkowych elementów śrubowych, co znacząco skraca czas pracy instalatora.

• Solidna konstrukcja: Drut o średnicy 3,9 mm gwarantuje wysoką sztywność i odporność na odkształcenia pod wpływem obciążenia kablami.
• Ochrona antykorozyjna: Powierzchnia ocynkowana galwanicznie (G) zapewnia skuteczną ochronę w środowiskach wewnętrznych, chroniąc stal przed utlenianiem.
• Optymalna wentylacja: Wielkość oczka wynosząca 50x100 mm pozwala na swobodną cyrkulację powietrza, co zapobiega przegrzewaniu się przewodów zasilających.
• Kompatybilność EMC: Magnetyczna tłumienność sprzężeniowa wynosi 15 dB bez pokrywy, a po zastosowaniu dedykowanej pokrywy wzrasta do 25 dB, co wspiera ochronę przed zakłóceniami elektromagnetycznymi.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami jakościowymi obowiązującymi w branży elektro-technicznej. Korytko siatkowe GRM 55 100 G spełnia wymagania normy dotyczącej systemów koryt i drabin kablowych, co potwierdza jego przydatność do stosowania w obiektach przemysłowych i komercyjnych. Zastosowana stal (St) oraz proces cynkowania galwanicznego są monitorowane pod kątem trwałości i powtarzalności parametrów technicznych.

Zastosowanie

Korytko siatkowe Obo Bettermann znajduje szerokie zastosowanie w trasach kablowych niskiego i średniego napięcia, a także w instalacjach teletechnicznych i IT. Dzięki swojej lekkiej, a zarazem wytrzymałej konstrukcji, idealnie nadaje się do montażu w przestrzeniach podsufitowych, podłogach technicznych oraz na ścianach hal produkcyjnych. Jest to rozwiązanie szczególnie cenione w miejscach, gdzie wymagana jest częsta inspekcja okablowania lub konieczność łatwego wyprowadzania przewodów w dowolnym miejscu trasy bez wycinania otworów.

Wskazówki Montażowe

Montaż systemu GRM 55 100 G jest intuicyjny i nie wymaga specjalistycznych narzędzi do łączenia odcinków. Aby zapewnić maksymalną stabilność instalacji, należy przestrzegać następujących zaleceń:

• Łączenie: Wsuń jeden koniec korytka w drugi, aż do usłyszenia charakterystycznego kliknięcia zintegrowanego łącznika Magic.
• Rozpiętość podpór: Zaleca się stosowanie wsporników ściennych lub wieszaków sufitowych w odstępach zgodnych z tabelą obciążeń producenta, aby uniknąć nadmiernego ugięcia.
• Cięcie: W przypadku konieczności skrócenia odcinka 3000 mm, należy używać nożyc do drutu o cięciu bocznym, aby zminimalizować ryzyko powstania ostrych krawędzi mogących uszkodzić izolację kabli.
• Uziemienie: Należy pamiętać o zapewnieniu ciągłości elektrycznej całej trasy zgodnie z lokalnymi przepisami dotyczącymi ochrony przeciwporażeniowej.

FAQ

• Czy korytko wymaga dodatkowych śrub do łączenia? Nie, system Magic posiada zintegrowane zatrzaski, które eliminują potrzebę stosowania śrubowych łączników wzdłużnych.
• Jaka jest długość jednego odcinka? Standardowa długość handlowa tego modelu wynosi 3000 mm (3 metry).
• Czy można stosować to korytko na zewnątrz? Model ocynkowany galwanicznie (G) jest dedykowany głównie do zastosowań wewnątrz budynków w środowiskach suchych. Do zastosowań zewnętrznych zaleca się wersje cynkowane ogniowo lub ze stali nierdzewnej.
• Jaka jest średnica drutu w tym modelu? Średnica drutu konstrukcyjnego wynosi 3,9 mm, co zapewnia optymalny balans między wagą a wytrzymałością mechaniczną.
