Korytko KOP50H50/3N, gr.blachy 1,5 mm (3m) | 151805 Baks

Opis i Kluczowe Cechy

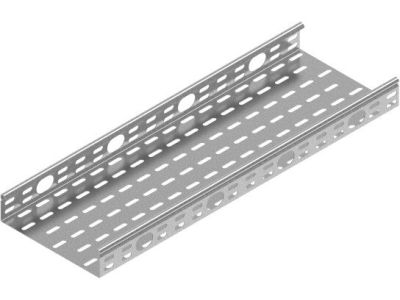

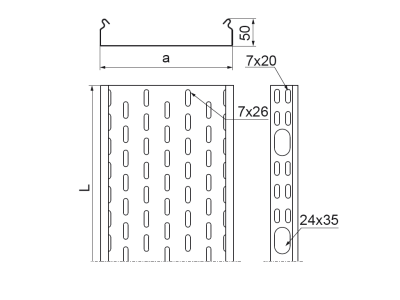

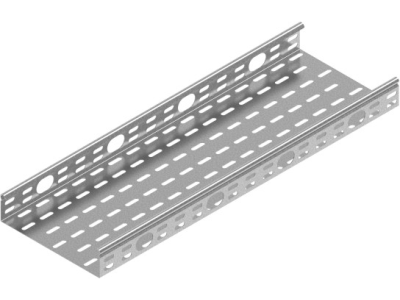

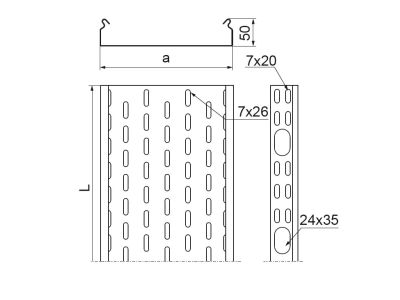

Korytko kablowe KOP50H50/3N marki BAKS to profesjonalny element systemu nośnego, zaprojektowany z myślą o budowie bezpiecznych i trwałych tras kablowych w wymagających środowiskach przemysłowych. Produkt charakteryzuje się szerokością 50 mm oraz wysokością boku 50 mm, co pozwala na optymalne ułożenie przewodów sterowniczych oraz zasilających. Kluczowym atutem tego modelu jest zastosowanie blachy o grubości 1,5 mm, co znacząco podnosi parametry wytrzymałościowe i sztywność konstrukcji w porównaniu do standardowych rozwiązań. Dzięki solidnej budowie, korytko wykazuje wysoką odporność na obciążenia mechaniczne oraz minimalizuje ugięcia na długich przęsłach.

• Solidna konstrukcja: Wykorzystanie blachy o grubości 1,5 mm gwarantuje stabilność trasy nawet przy pełnym wypełnieniu kablami.
• Brak wycięcia w burcie: Specyficzna konstrukcja bez przetłoczeń końcowych wymaga stosowania dedykowanych łączników, co przekłada się na jednolitą wytrzymałość mechaniczną na całej długości połączenia.
• Długość 3 metry: Standardowy odcinek o długości 3000 mm pozwala na szybki postęp prac montażowych i redukcję liczby punktów styku.
• Ochrona antykorozyjna: Materiał poddany procesom zabezpieczającym zapewnia długowieczność instalacji w warunkach wewnętrznych i przemysłowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt i drabin kablowych do prowadzenia przewodów. Korytko KOP50H50/3N spełnia wymagania normy PN-EN 61537, co potwierdza jego właściwości w zakresie nośności, ciągłości elektrycznej oraz odporności na czynniki zewnętrzne. Dzięki zachowaniu wysokich standardów produkcji przez firmę BAKS, element ten może być stosowany w obiektach o zaostrzonych rygorach bezpieczeństwa pożarowego i technicznego.

Zastosowanie

Korytko KOP50H50/3N znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym, komercyjnym oraz infrastrukturalnym. Jest idealnym rozwiązaniem do:

• Prowadzenia głównych i pomocniczych tras kablowych w halach produkcyjnych i magazynowych.
• Budowy magistrali teletechnicznych w centrach danych i serwerowniach.
• Instalacji wewnątrz budynków użyteczności publicznej, gdzie wymagana jest wysoka estetyka i trwałość prowadzenia przewodów.
• Montażu w systemach automatyki przemysłowej, gdzie korytka chronią kable sygnałowe przed uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Prawidłowy montaż korytka KOP50H50/3N jest kluczowy dla zachowania deklarowanych parametrów nośności. Należy pamiętać o następujących zasadach:

• Łączenie elementów: Ze względu na brak fabrycznego wycięcia w burcie (brak systemu wtykowego), łączenie kolejnych odcinków koryt musi odbywać się wyłącznie za pomocą zewnętrznych łączników koryt oraz śrub z łbem grzybkowym (kompletów śrubowych SGK).
• Rozstaw podpór: Zaleca się optymalne rozmieszczenie wysięgników lub wieszaków co 1,5 do 2 metrów, w zależności od przewidywanego ciężaru kabli, aby uniknąć nadmiernych strzałek ugięcia.
• Ciągłość elektryczna: Podczas montażu należy zadbać o poprawne dokręcenie śrub łączących, co zapewnia ciągłość galwaniczną trasy, niezbędną dla celów ochrony przeciwporażeniowej i wyrównania potencjałów.
• Ochrona krawędzi: Po docięciu korytka na wymiar, krawędzie należy zabezpieczyć farbą cynkową, aby zapobiec powstawaniu ognisk korozji.

FAQ

1. Czy korytko KOP50H50/3N można łączyć bez użycia łączników?
Nie, ten model nie posiada przetłoczenia (kielicha) na końcach burt. Prawidłowe i stabilne połączenie dwóch odcinków wymaga zastosowania dedykowanych łączników bocznych lub dennych.

2. Jaka jest główna zaleta blachy o grubości 1,5 mm?
Grubsza blacha (1,5 mm zamiast standardowych 0,7 mm czy 1,0 mm) zapewnia znacznie większą sztywność konstrukcji, co pozwala na przenoszenie większych obciążeń oraz zwiększa odporność na odkształcenia podczas układania ciężkich kabli energetycznych.

3. Czy produkt nadaje się do montażu na zewnątrz?
Standardowe wykończenie korytka jest przeznaczone do środowisk o niskiej lub średniej korozyjności (wnętrza budynków). W przypadku montażu w warunkach zewnętrznych lub agresywnych chemicznie, należy upewnić się, że powłoka cynku jest odpowiednia dla danej kategorii korozyjności atmosfery.
