Korytko KOP100H50/3N, gr.blachy 1,5mm (3m) | 151810 Baks

Opis i Kluczowe Cechy

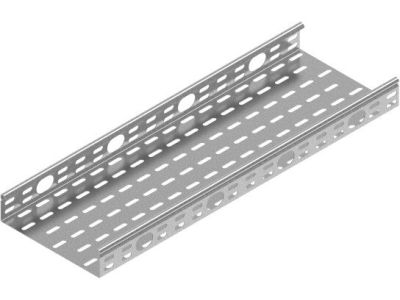

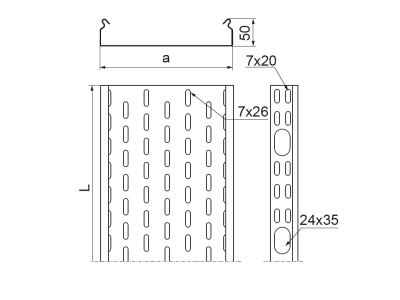

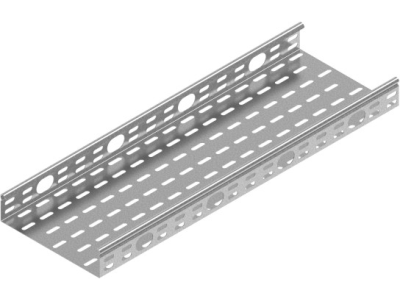

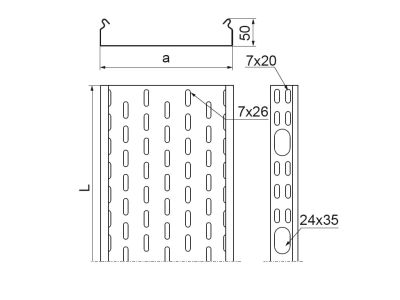

Korytko kablowe KOP100H50/3N marki BAKS to profesjonalny element systemu nośnego, zaprojektowany z myślą o najbardziej wymagających instalacjach elektroenergetycznych i telekomunikacyjnych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku wynoszącą 50 mm, co pozwala na bezpieczne i uporządkowane prowadzenie wiązek kablowych o znacznej średnicy. Kluczowym atutem tego modelu jest zastosowanie blachy o grubości 1,5 mm, co bezpośrednio przekłada się na wyjątkową sztywność konstrukcji oraz wysoką dopuszczalną obciążalność, eliminując ryzyko odkształceń pod wpływem ciężaru przewodów.

• Solidna konstrukcja: Grubość blachy 1,5 mm gwarantuje stabilność trasy nawet przy dużych rozpiętościach podpór.
• Brak przetłoczeń końcowych: Konstrukcja bez wycięcia w burcie koryta wymusza łączenie elementów wyłącznie za pomocą dedykowanych łączników, co zwiększa szczelność mechaniczną i estetykę połączeń.
• Długość 3 metry: Standardowy odcinek pozwala na szybki postęp prac montażowych i redukcję liczby punktów styku.
• Ochrona antykorozyjna: Wykonanie z materiałów odpornych na czynniki zewnętrzne zapewnia długowieczność instalacji w warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt metalowych i drabinowych do prowadzenia przewodów. Spełnia wymagania normy PN-EN 61537, co potwierdza jego parametry w zakresie wytrzymałości mechanicznej oraz ciągłości elektrycznej, niezbędnej do prawidłowego uziemienia trasy kablowej. Dzięki wysokiej jakości stali, korytko KOP100H50/3N zapewnia bezpieczeństwo pożarowe i trwałość eksploatacyjną wymaganą w budownictwie ogólnym i przemysłowym.

Zastosowanie

Korytko KOP100H50/3N znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem dla:

• Hal produkcyjnych i magazynowych, gdzie wymagana jest wysoka odporność na uszkodzenia mechaniczne.
• Centrów danych i serwerowni, zapewniając przejrzyste prowadzenie magistral teleinformatycznych.
• Obiektów użyteczności publicznej, gdzie estetyka i trwałość idą w parze z bezpieczeństwem użytkowników.
• Infrastruktury energetycznej, umożliwiając bezpieczne układanie kabli zasilających o przekrojach znamionowych dostosowanych do wysokich obciążeń.

Wskazówki Montażowe

Podczas montażu korytka KOP100H50/3N należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Łączenie elementów: Ze względu na brak fabrycznego wycięcia w burcie, do połączenia dwóch odcinków należy bezwzględnie użyć łączników (np. LKP lub LOP) oraz śrub z łbem grzybkowym (SGK M6x12), co zapewni odpowiednią sztywność połączenia.
• Rozstaw podpór: Zaleca się optymalny rozstaw wsporników co 1,5 do 2 metrów, w zależności od przewidywanego ciężaru kabli, aby uniknąć nadmiernego ugięcia.
• Ciągłość elektryczna: Należy zadbać o poprawne dokręcenie śrub montażowych, aby zapewnić ciągłość galwaniczną trasy, co jest kluczowe dla ochrony przeciwporażeniowej.
• Obróbka: W przypadku docinania koryta na wymiar, krawędzie należy zabezpieczyć farbą cynkową, aby zapobiec korozji w miejscach cięcia.

FAQ

1. Czy korytko KOP100H50/3N można łączyć wsuwkowo?
Nie, ten model nie posiada przetłoczenia (wycięcia) w burcie. Łączenie odbywa się wyłącznie przy użyciu zewnętrznych łączników, co gwarantuje większą stabilność konstrukcji.

2. Jaka jest główna zaleta blachy o grubości 1,5 mm?
Grubsza blacha (1,5 mm zamiast standardowych 0,7 mm czy 1,0 mm) znacząco podnosi parametry wytrzymałościowe koryta, pozwalając na montaż cięższych kabli i rzadsze rozmieszczenie podpór.

3. Czy produkt nadaje się do montażu na zewnątrz?
Tak, korytka BAKS są standardowo zabezpieczone przed korozją, jednak w środowiskach o bardzo wysokiej agresywności chemicznej zaleca się sprawdzenie specyfikacji powłoki (np. cynk ogniowy lub stal nierdzewna).
