Korytko KGR300H42/3, gr.blachy 0,5mm (3m) | 141816 Baks

Opis i Kluczowe Cechy

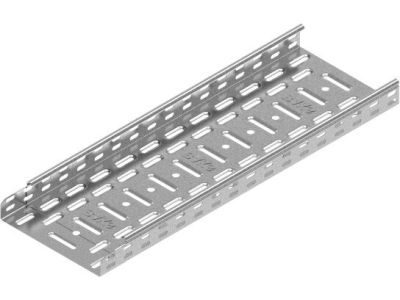

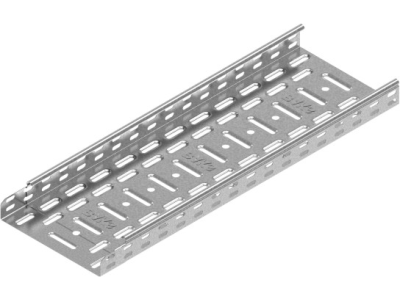

Korytko kablowe KGR300H42/3 marki BAKS to zaawansowane rozwiązanie konstrukcyjne zaprojektowane z myślą o profesjonalnym prowadzeniu tras kablowych w instalacjach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 300 mm oraz wysokością boku 42 mm, co pozwala na bezpieczne ułożenie znacznej liczby przewodów z zachowaniem odpowiedniej wentylacji. Wykonanie z blachy o grubości 0,5 mm zapewnia optymalny balans pomiędzy lekkością konstrukcji a jej sztywnością mechaniczną.

Kluczowym wyróżnikiem serii KGR jest system bezłącznikowy. Specjalnie zaprojektowane zakończenia koryt pozwalają na wsuwanie jednego elementu w drugi, co eliminuje konieczność stosowania dodatkowych łączników zewnętrznych. Takie rozwiązanie nie tylko redukuje koszty inwestycji, ale również znacząco skraca czas montażu, co jest kluczowe przy realizacji wielkoskalowych projektów elektroenergetycznych.

• System bezłącznikowy: Szybkie łączenie poprzez wsunięcie i skręcenie elementów.
• Długość 3 metrów: Pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie punktów styku.

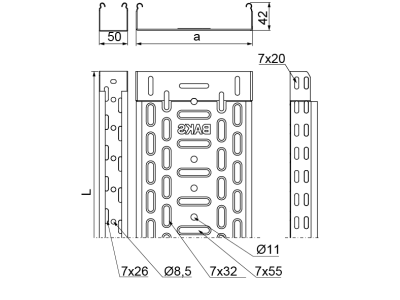

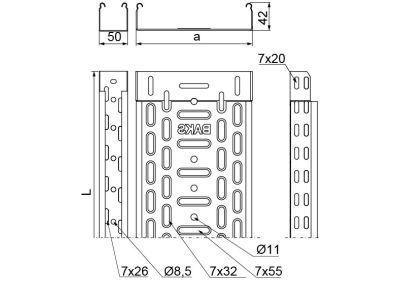

• Perforacja: Zoptymalizowany układ otworów ułatwia montaż do wsporników oraz zapewnia odprowadzanie ciepła z kabli.
• Trwałość: Wykonanie z wysokiej jakości stali ocynkowanej gwarantuje odporność na korozję w warunkach wewnętrznych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi systemów tras kablowych. Korytka BAKS spełniają wymagania normy PN-EN 61537, co potwierdza ich wytrzymałość mechaniczną oraz ciągłość elektryczną, niezbędną dla poprawnego funkcjonowania ochrony przeciwporażeniowej i systemów wyrównywania potencjałów. Materiał użyty do produkcji posiada odpowiednie atesty higieniczne oraz certyfikaty bezpieczeństwa pożarowego.

Zastosowanie

Korytko KGR300H42/3 znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest idealnym wyborem do prowadzenia magistralnych linii zasilających oraz tras sygnałowych w halach magazynowych, centrach danych, obiektach biurowych oraz zakładach produkcyjnych. Dzięki szerokości 300 mm, korytko doskonale sprawdza się w miejscach, gdzie wymagana jest separacja kabli o różnych napięciach lub prowadzenie wiązek o dużych średnicach zewnętrznych.

Wskazówki Montażowe

Montaż systemu KGR300H42/3 powinien odbywać się z uwzględnieniem następujących zaleceń technicznych:

• Łączenie: Elementy należy wsunąć jeden w drugi na głębokość przewidzianą przez producenta, a następnie zabezpieczyć połączenie dedykowanymi śrubami montażowymi (zazwyczaj komplet śrub SGK M6x12 lub SGN M6x12).
• Rozstaw podpór: Dla zachowania deklarowanej nośności i uniknięcia nadmiernych ugięć, zaleca się stosowanie wsporników lub wysięgników w odstępach od 1,5 m do 2 m, zależnie od przewidywanego obciążenia kablami.
• Cięcie: W przypadku konieczności skrócenia korytka, należy używać narzędzi niepowodujących przegrzania blachy (np. nożyce do blachy), aby zachować właściwości antykorozyjne warstwy ocynku.
• Uziemienie: Należy pamiętać o zachowaniu ciągłości elektrycznej trasy i podłączeniu jej do głównej szyny wyrównawczej obiektu.

FAQ

Czy do łączenia koryt KGR potrzebuję dodatkowych łączników?
Nie, system KGR jest systemem bezłącznikowym. Korytka łączy się poprzez wsunięcie jednego w drugie i skręcenie śrubami, co eliminuje potrzebę kupowania osobnych łączników wzdłużnych.

Jaka jest grubość blachy w tym modelu?
Korytko KGR300H42/3 wykonane jest z blachy o grubości 0,5 mm, co zapewnia lekkość konstrukcji przy zachowaniu odpowiednich parametrów wytrzymałościowych dla standardowych instalacji.

Czy korytko można montować na zewnątrz budynków?
Standardowe korytko wykonane z blachy ocynkowanej metodą Sendzimira przeznaczone jest głównie do zastosowań wewnątrz budynków. W przypadku środowisk o wysokiej wilgotności lub agresywności chemicznej, zaleca się kontakt w celu dobrania wersji z ocynkiem ogniowym lub wykonanej ze stali nierdzewnej.
