Korytko KGR150H42/2, gr.blachy 0,50 mm (2m) | 141617 Baks

Opis i Kluczowe Cechy

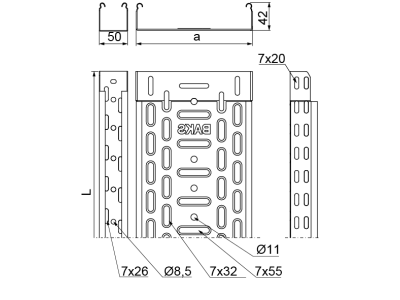

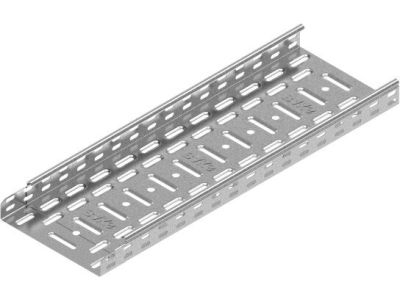

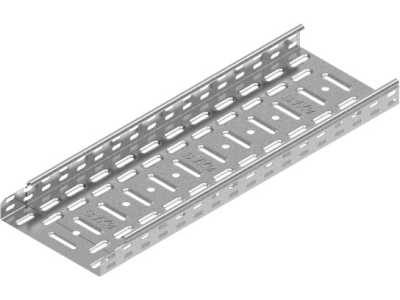

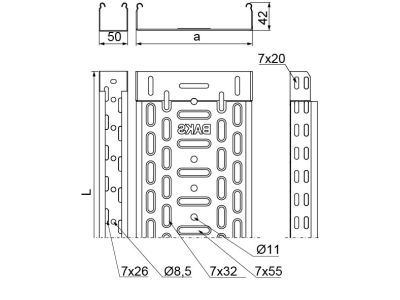

Korytko kablowe KGR150H42/2 marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 150 mm oraz wysokością boku 42 mm, co pozwala na bezpieczne i uporządkowane prowadzenie wiązek przewodów o znacznej objętości. Wykonane z blachy o grubości 0,50 mm, korytko łączy w sobie lekkość konstrukcji z odpowiednią sztywnością mechaniczną niezbędną w instalacjach elektroenergetycznych i teletechnicznych.

Kluczowym wyróżnikiem tego modelu jest innowacyjny system bezłącznikowy. Specjalnie zaprojektowana konstrukcja pozwala na łączenie poszczególnych odcinków koryt poprzez wsunięcie jednego elementu w drugi. Takie rozwiązanie eliminuje konieczność stosowania dodatkowych łączników, co znacząco redukuje koszty materiałowe oraz skraca czas potrzebny na realizację inwestycji. Po wsunięciu elementów, stabilność połączenia gwarantuje skręcenie ich śrubami, co zapewnia ciągłość mechaniczną i elektryczną całej trasy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt metalowych i drabinowych do prowadzenia przewodów. Wykorzystanie wysokiej jakości stali ocynkowanej metodą Sendzimira (zgodnie z normą PN-EN 10346:2015-09) zapewnia skuteczną ochronę antykorozyjną w środowiskach o umiarkowanej wilgotności. Systemy BAKS przechodzą rygorystyczne testy obciążeniowe, co gwarantuje bezpieczeństwo eksploatacji i trwałość instalacji w długim horyzoncie czasowym.

Zastosowanie

Korytko KGR150H42/2 znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest idealnym wyborem do:

• Prowadzenia tras kablowych w halach magazynowych i produkcyjnych.
• Instalacji systemów sterowania i automatyki przemysłowej.
• Budowy magistrali teletechnicznych w biurowcach i centrach danych.
• Montażu pod sufitami podwieszanymi oraz na konstrukcjach wsporczych wewnątrz budynków.

Dzięki szerokości 150 mm, korytko doskonale sprawdza się tam, gdzie wymagana jest separacja kabli zasilających od sygnałowych przy zachowaniu optymalnego wykorzystania przestrzeni montażowej.

Wskazówki Montażowe

Montaż systemu KGR150H42/2 jest intuicyjny, jednak wymaga zachowania standardów technicznych:

• Łączenie koryt odbywa się poprzez wsunięcie końca jednego korytka w drugie (system wtykowy).
• Połączenie należy zabezpieczyć dedykowanymi śrubami montażowymi (zazwyczaj śruby z łbem grzybkowym M6), co usztywnia konstrukcję.
• Zaleca się stosowanie podpór (wsporników lub wysięgników) w odstępach zgodnych z tabelą obciążeń producenta, aby uniknąć nadmiernego ugięcia trasy.
• W przypadku cięcia korytka na wymiar, należy pamiętać o zabezpieczeniu krawędzi przed korozją oraz usunięciu zadziorów, które mogłyby uszkodzić izolację kabli.

FAQ

• Czy do łączenia koryt KGR potrzebuję dodatkowych łączników? Nie, system KGR jest systemem bezłącznikowym. Korytka łączy się wsuwając jedno w drugie i skręcając śrubami.
• Jaka jest długość jednego odcinka? Standardowy odcinek korytka ma długość 2 metrów, co ułatwia transport i manewrowanie podczas montażu.
• Czy korytko można stosować na zewnątrz? Korytko wykonane z blachy ocynkowanej metodą Sendzimira jest dedykowane głównie do zastosowań wewnątrz pomieszczeń. W przypadku trudnych warunków atmosferycznych zaleca się konsultację w celu dobrania odpowiedniej powłoki ochronnej (np. cynk ogniowy).
