Korytko KGR100H42/3, gr.blachy 0,5 mm (3m) | 141516 Baks

Opis i Kluczowe Cechy

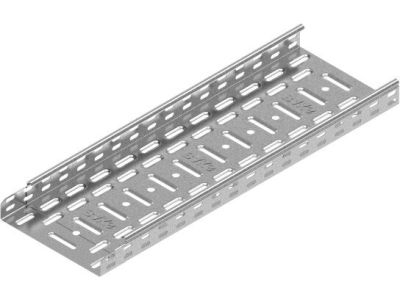

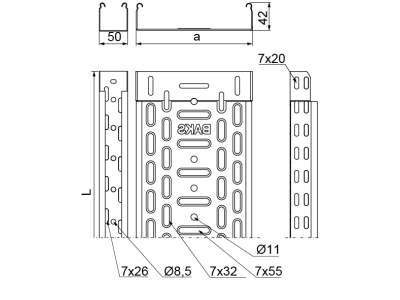

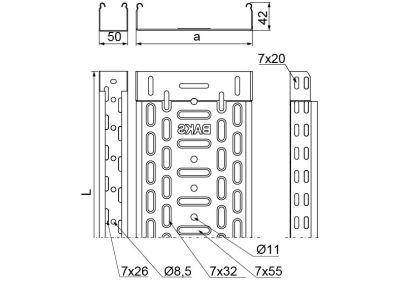

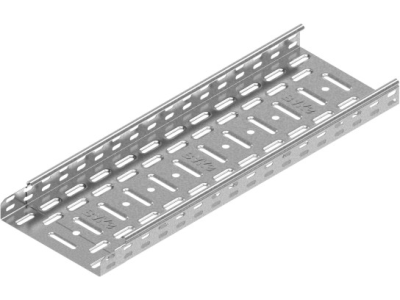

Korytko kablowe KGR100H42/3 marki BAKS to zaawansowane rozwiązanie konstrukcyjne przeznaczone do profesjonalnego prowadzenia tras kablowych w instalacjach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku 42 mm, co pozwala na bezpieczne ułożenie wiązek przewodów o zróżnicowanych przekrojach. Wykonanie z blachy o grubości 0,5 mm zapewnia optymalny kompromis między lekkością konstrukcji a jej sztywnością mechaniczną.

Kluczowym wyróżnikiem tego modelu jest zintegrowany system bezłącznikowy. Specjalnie zaprojektowane zakończenie korytka umożliwia łączenie kolejnych elementów poprzez wsunięcie jednego w drugie (metoda kielichowa). Takie rozwiązanie eliminuje konieczność stosowania dodatkowych łączników zewnętrznych, co znacząco redukuje koszty inwestycji oraz przyspiesza tempo prac instalacyjnych na obiekcie. Połączenie stabilizowane jest poprzez skręcenie elementów, co gwarantuje ciągłość mechaniczną i elektryczną trasy.

• System bezłącznikowy: Szybki montaż typu wtykowego oszczędza czas instalatora.
• Długość 3 metrów: Pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie punktów styku.
• Perforacja: Odpowiednio rozmieszczone otwory ułatwiają wentylację kabli oraz montaż osprzętu.
• Materiał: Wysokiej jakości stal ocynkowana zapewniająca odporność na korozję w warunkach wewnętrznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt metalowych do prowadzenia przewodów. Korytko KGR100H42/3 spełnia wymagania normy PN-EN 61537, co potwierdza jego wytrzymałość mechaniczną oraz ciągłość elektryczną, niezbędną do prawidłowego uziemienia trasy kablowej. Dzięki procesowi cynkowania metodą Sendzimira (PN-EN 10346), element wykazuje wysoką trwałość w środowiskach o klasie korozyjności C1 i C2.

Zastosowanie

Korytko BAKS KGR100H42/3 znajduje szerokie zastosowanie w nowoczesnym budownictwie elektroenergetycznym i teletechnicznym. Jest idealnym wyborem do:

• Prowadzenia głównych magistrali zasilających w halach produkcyjnych i magazynowych.
• Budowy tras kablowych dla systemów automatyki budynkowej i BMS.
• Instalacji niskoprądowych, w tym okablowania strukturalnego i systemów bezpieczeństwa.
• Montażu w przestrzeniach podsufitowych oraz podłogach technicznych w biurowcach.

Wskazówki Montażowe

Podczas montażu korytka KGR100H42/3 należy przestrzegać zaleceń producenta w celu zachowania pełnej nośności konstrukcji:

• Łączenie: Wsuń koniec jednego korytka w drugie na głębokość przewidzianą przez system bezłącznikowy, a następnie zabezpiecz połączenie dedykowanymi śrubami montażowymi (np. SGK M6x12).
• Rozstaw podpór: Zaleca się stosowanie wsporników lub wieszaków w odstępach od 1,5 m do 2,0 m, zależnie od przewidywanego obciążenia kablami.
• Cięcie: W przypadku konieczności skrócenia odcinka, należy używać narzędzi niepowodujących przegrzania materiału (np. nożyce do blachy), aby zachować właściwości antykorozyjne ocynku.
• Uziemienie: Należy pamiętać o zachowaniu ciągłości elektrycznej i podłączeniu trasy do głównej szyny wyrównawczej.

FAQ

• Czy do łączenia koryt KGR potrzebuję dodatkowych łączników? Nie, system KGR jest systemem bezłącznikowym. Korytka łączy się wsuwając jedno w drugie i skręcając śrubami, co eliminuje potrzebę kupowania osobnych łączników bocznych.
• Jaka jest grubość blachy w tym modelu? Model KGR100H42/3 wykonany jest z blachy o grubości 0,5 mm, co zapewnia lekkość przy zachowaniu odpowiednich parametrów nośnych dla standardowych instalacji.
• Czy korytko można stosować na zewnątrz? Standardowe korytko cynkowane metodą Sendzimira przeznaczone jest głównie do zastosowań wewnątrz budynków. W przypadku agresywnego środowiska zewnętrznego zaleca się stosowanie produktów cynkowanych ogniowo lub wykonanych ze stali nierdzewnej.
