Korytko KGL150H50/3 gr. blachy 0,70mm (3m) | 151616 Baks

Opis i Kluczowe Cechy

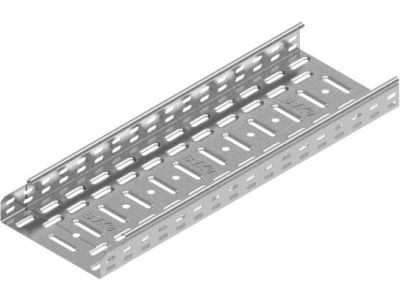

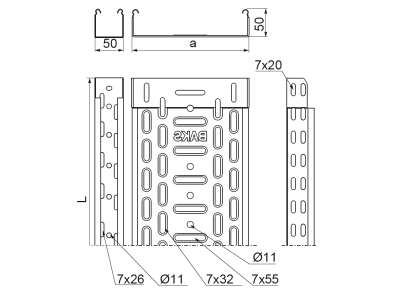

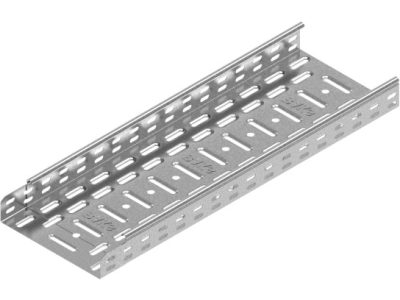

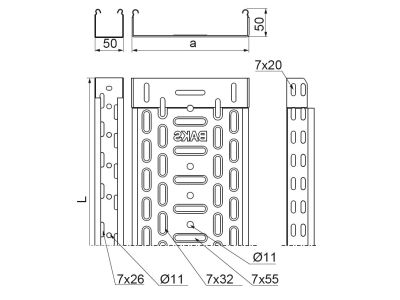

Korytko kablowe KGL150H50/3 marki BAKS to profesjonalny element systemów tras kablowych, zaprojektowany z myślą o bezpiecznym i uporządkowanym prowadzeniu przewodów w instalacjach przemysłowych oraz komercyjnych. Produkt charakteryzuje się szerokością 150 mm oraz wysokością boku wynoszącą 50 mm, co pozwala na optymalne zagospodarowanie przestrzeni kablowej przy zachowaniu odpowiedniej wentylacji przewodów. Wykorzystanie blachy o grubości 0,70 mm gwarantuje doskonały kompromis pomiędzy lekkością konstrukcji a jej sztywnością i wytrzymałością mechaniczną. Korytko zostało wykonane ze stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia wysoką odporność na korozję w środowiskach o umiarkowanej wilgotności.

• Długość odcinka: Standardowe 3 metry pozwalają na szybki montaż długich ciągów instalacyjnych przy minimalnej liczbie połączeń.
• Perforacja: Gęsta i precyzyjnie wykonana perforacja dna ułatwia odprowadzanie ciepła z kabli oraz umożliwia montaż korytka do wsporników bez konieczności dodatkowego wiercenia.
• System łączenia: Specjalnie wyprofilowane końce pozwalają na stabilne łączenie kolejnych elementów, co zwiększa sztywność całej trasy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikatami branżowymi. Korytko KGL150H50/3 jest zgodne z normą PN-EN 61537:2007, która określa wymagania i badania dla systemów korytek i drabinek instalacyjnych do prowadzenia przewodów. Dzięki zastosowaniu stali ocynkowanej, produkt klasyfikuje się jako niepalny, co jest kluczowe dla zachowania ciągłości dostaw energii w sytuacjach awaryjnych. Proces produkcji odbywa się zgodnie z systemem zarządzania jakością ISO 9001, co gwarantuje powtarzalność parametrów technicznych każdego odcinka.

Zastosowanie

Korytko KGL150H50/3 znajduje szerokie zastosowanie w nowoczesnym budownictwie elektroenergetycznym. Jest idealnym rozwiązaniem do prowadzenia tras kablowych w halach magazynowych, obiektach produkcyjnych, centrach danych oraz budynkach użyteczności publicznej. Dzięki szerokości 150 mm, korytko doskonale nadaje się do separacji obwodów zasilających od niskoprądowych lub sterowniczych. Może być montowane zarówno na wspornikach ściennych, jak i podwieszane do sufitu za pomocą prętów gwintowanych i dedykowanych uchwytów, co czyni je niezwykle uniwersalnym komponentem w rękach projektanta i instalatora.

Wskazówki Montażowe

Podczas instalacji korytka KGL150H50/3 zaleca się przestrzeganie poniższych wytycznych technicznych:

• Rozstaw podpór: Dla zachowania deklarowanej nośności i uniknięcia nadmiernych ugięć, zaleca się stosowanie wsporników w odstępach od 1,5 m do 2,0 m, zależnie od przewidywanego obciążenia kablami.
• Łączenie elementów: Do połączenia dwóch odcinków należy użyć dedykowanych łączników LPLH50 lub LPPH50 oraz śrub montażowych SGK M6x12, co zapewni ciągłość elektryczną i mechaniczną trasy.
• Ochrona krawędzi: W miejscach docięć korytka należy zabezpieczyć krawędzie farbą cynkową w sprayu, aby zapobiec powstawaniu ognisk korozji.
• Uziemienie: Cały system tras kablowych powinien być objęty połączeniami wyrównawczymi zgodnie z obowiązującymi przepisami SEP.

FAQ

• Czy korytko można stosować na zewnątrz budynków? Korytka cynkowane metodą Sendzimira są przeznaczone głównie do wnętrz. W przypadku montażu zewnętrznego w trudnych warunkach atmosferycznych zaleca się wersje cynkowane ogniowo (HDG) lub wykonane ze stali nierdzewnej.
• Jakie jest maksymalne obciążenie korytka? Nośność zależy od rozstawu podpór. Przy rozstawie 1,5 m korytko KGL o grubości 0,7 mm pozwala na bezpieczne prowadzenie standardowych wiązek kabli energetycznych i telekomunikacyjnych.
• Czy do korytka dostępne są pokrywy? Tak, system BAKS przewiduje dedykowane pokrywy PKL lub PKC, które chronią kable przed kurzem i uszkodzeniami mechanicznymi.
