Korytko KGL100H50/3, gr.blachy 0,7 mm (3m) | 151611 Baks

Opis i Kluczowe Cechy

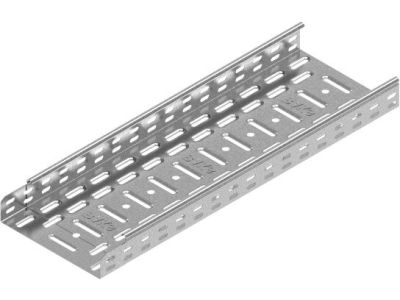

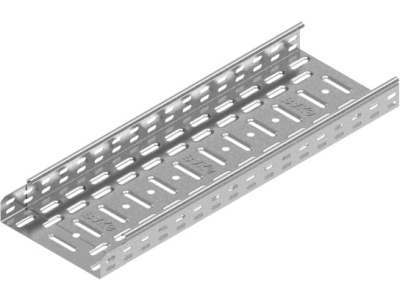

Korytko kablowe KGL100H50/3 marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku 50 mm, co pozwala na bezpieczne i uporządkowane prowadzenie wiązek przewodów o różnych przekrojach. Wykonanie z blachy o grubości 0,7 mm gwarantuje optymalny kompromis między lekkością konstrukcji a jej wytrzymałością mechaniczną i sztywnością.

Kluczowym wyróżnikiem tego modelu jest innowacyjny system bezłącznikowy. Specjalna konstrukcja pozwala na łączenie poszczególnych odcinków koryt poprzez wsunięcie jednego elementu w drugi (metoda kielichowa). Takie rozwiązanie eliminuje konieczność stosowania dodatkowych łączników zewnętrznych, co znacząco redukuje koszty inwestycji oraz skraca czas potrzebny na realizację prac instalacyjnych. Po wsunięciu elementów, stabilność połączenia zabezpiecza się poprzez skręcenie, co zapewnia ciągłość elektryczną i mechaniczną trasy.

• Szerokość: 100 mm – idealna dla średniej wielkości instalacji.
• Wysokość boku: 50 mm – zapewnia odpowiednią przestrzeń dla kabli zasilających i sterowniczych.
• Grubość blachy: 0,7 mm – zapewnia odporność na odkształcenia pod obciążeniem.
• Długość odcinka: 3 metry – optymalizuje liczbę punktów styku na długich trasach.
• System bezłącznikowy: Szybki montaż typu "wsuń i skręć".

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt metalowych do prowadzenia przewodów. Materiał użyty do produkcji przechodzi proces cynkowania metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia wysoką odporność na korozję w środowiskach o kategorii korozyjności C1 i C2. Korytka spełniają wymagania normy PN-EN 61537, co potwierdza ich bezpieczeństwo użytkowania, wytrzymałość pod obciążeniem oraz ciągłość elektryczną niezbędną do prawidłowego uziemienia systemu.

Zastosowanie

Korytko KGL100H50/3 znajduje szerokie zastosowanie w nowoczesnym budownictwie elektroinstalacyjnym. Jest dedykowane do:

• Prowadzenia tras kablowych w halach produkcyjnych i magazynowych.
• Instalacji wewnątrz budynków biurowych w przestrzeniach podsufitowych.
• Budowy magistral teletechnicznych i systemów automatyki budynkowej.
• Zastosowań w centrach danych, gdzie wymagana jest wysoka estetyka i porządek w okablowaniu.

Wskazówki Montażowe

Podczas montażu korytka KGL100H50/3 należy przestrzegać następujących zasad inżynieryjnych:

• Łączenie: Odcinki należy łączyć poprzez wsunięcie końca jednego korytka w drugie na głębokość przewidzianą przez producenta, a następnie skręcić dedykowanymi śrubami montażowymi (np. SGK M6x12).
• Rozstaw podpór: Zaleca się stosowanie wsporników lub wysięgników w odstępach od 1,5 m do 2 m, w zależności od przewidywanego obciążenia kablami, aby uniknąć nadmiernych ugięć.
• Cięcie: W przypadku konieczności skrócenia odcinka, należy używać narzędzi niepowodujących przegrzania blachy (np. nożyce ręczne lub piły wolnoobrotowe), aby zachować właściwości antykorozyjne warstwy cynku.
• Uziemienie: Należy pamiętać o zachowaniu ciągłości elektrycznej całej trasy i podłączeniu jej do głównej szyny wyrównawczej budynku.

FAQ

• Czy do łączenia koryt KGL potrzebuję dodatkowych łączników? Nie, system KGL jest systemem bezłącznikowym. Korytka łączy się wsuwając jedno w drugie i skręcając śrubami, co eliminuje koszt zakupu osobnych łączników.
• Jaka jest grubość blachy w tym modelu? Korytko wykonane jest z blachy o grubości 0,7 mm, co zapewnia doskonałą sztywność przy zachowaniu niskiej wagi elementu.
• Czy korytko można stosować na zewnątrz? Standardowe cynkowanie metodą Sendzimira jest przeznaczone głównie do zastosowań wewnętrznych. W przypadku agresywnego środowiska zewnętrznego zaleca się konsultację w celu dobrania produktów cynkowanych ogniowo lub wykonanych ze stali nierdzewnej.
