Korytko KGL100H42/3, gr.blachy 0,7 mm (3m) | 140116 Baks

Opis i Kluczowe Cechy

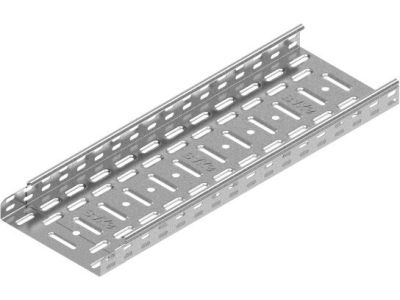

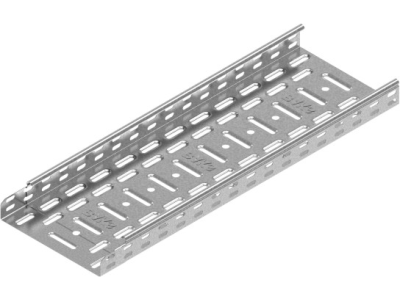

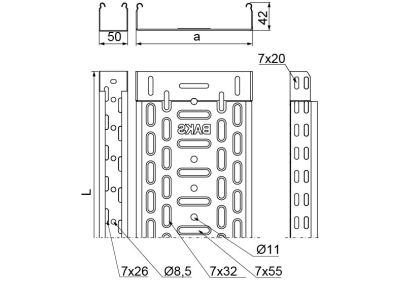

Korytko kablowe KGL100H42/3 marki BAKS to profesjonalne rozwiązanie przeznaczone do bezpiecznego i uporządkowanego prowadzenia tras kablowych w instalacjach przemysłowych oraz komercyjnych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku 42 mm, co pozwala na optymalne zagospodarowanie przestrzeni dla przewodów zasilających i sterowniczych. Wykonanie z blachy o grubości 0,7 mm gwarantuje odpowiednią sztywność konstrukcji przy zachowaniu optymalnej wagi elementu.

Kluczowym atutem modelu KGL jest innowacyjny system bezłącznikowy. Specjalna konstrukcja pozwala na łączenie koryt poprzez wsunięcie jednego elementu w drugi (metoda kielichowa) i ich bezpośrednie skręcenie. Eliminuje to konieczność stosowania dodatkowych łączników, co znacząco redukuje koszty materiałowe oraz skraca czas potrzebny na realizację inwestycji. Perforacja korytka została zaprojektowana w sposób ułatwiający wentylację kabli oraz umożliwiający montaż osprzętu w dowolnym punkcie trasy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów tras kablowych. Korytka BAKS spełniają wymagania normy PN-EN 61537, co potwierdza ich wytrzymałość mechaniczną oraz ciągłość elektryczną, niezbędną do prawidłowego uziemienia systemu. Materiał użyty do produkcji poddawany jest procesom cynkowania, co zapewnia wysoką odporność na korozję w środowiskach o standardowej wilgotności.

Zastosowanie

Korytko KGL100H42/3 znajduje szerokie zastosowanie w nowoczesnym budownictwie elektroenergetycznym. Jest idealnym wyborem do:

• Budowy magistralnych tras kablowych w halach produkcyjnych i magazynowych.
• Prowadzenia instalacji niskoprądowych i teleinformatycznych w biurowcach.
• Montażu systemów automatyki przemysłowej, gdzie wymagana jest przejrzystość i łatwy dostęp do okablowania.
• Instalacji podstropowych oraz ściennych w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż systemu KGL jest intuicyjny, jednak wymaga zachowania standardów technicznych dla zapewnienia pełnej nośności trasy:

• Łączenie elementów: Należy wsunąć koniec jednego korytka w drugie na głębokość przewidzianą przez producenta, a następnie zabezpieczyć połączenie śrubami montażowymi (zalecane śruby SGK M6x12 lub SGN M6x12).
• Rozstaw podpór: Dla zachowania deklarowanych parametrów obciążenia, zaleca się stosowanie wsporników lub wysięgników w odstępach od 1,5 m do 2,0 m.
• Cięcie: W przypadku konieczności skrócenia odcinka 3-metrowego, należy używać narzędzi niepowodujących przegrzania blachy (np. nożyce do blachy lub piła ręczna), aby zachować właściwości antykorozyjne powłoki cynkowej.
• Uziemienie: Należy pamiętać o zachowaniu ciągłości elektrycznej na całej długości trasy zgodnie z projektem instalacji odgromowej i wyrównawczej.

FAQ

• Czy do łączenia koryt KGL potrzebuję dodatkowych łączników? Nie, system KGL jest systemem bezłącznikowym. Korytka łączy się wsuwając jedno w drugie i skręcając śrubami, co eliminuje koszt zakupu łączników.
• Jaka jest długość handlowa jednego elementu? Standardowa długość korytka wynosi 3000 mm (3 metry), co pozwala na szybkie pokrycie dużych odległości przy minimalnej liczbie połączeń.
• Czy korytko można montować na zewnątrz? Korytko w standardowym wykonaniu z blachy ocynkowanej metodą Sendzimira przeznaczone jest głównie do wnętrz. W przypadku środowisk agresywnych lub zewnętrznych zaleca się konsultację w celu dobrania odpowiedniej powłoki ochronnej (np. cynk ogniowy).
