Korytko KGL100H42/2, gr.blachy 0,7 mm (2m) | 140117 Baks

Opis i Kluczowe Cechy

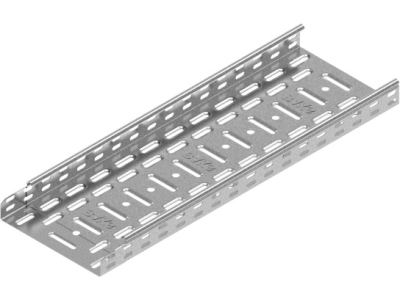

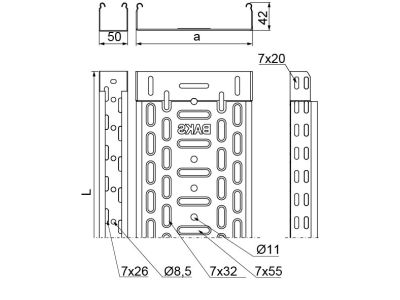

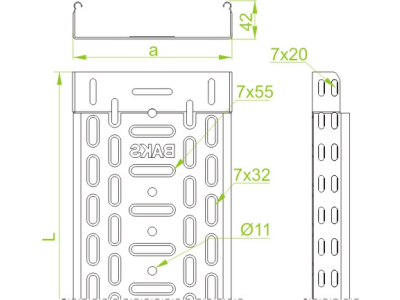

Korytko kablowe KGL100H42/2 marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku 42 mm, co pozwala na bezpieczne i uporządkowane prowadzenie przewodów o różnych przekrojach. Wykonanie z blachy o grubości 0,7 mm gwarantuje optymalny kompromis między lekkością konstrukcji a jej sztywnością i wytrzymałością mechaniczną.

• System bezłącznikowy: Unikalna konstrukcja pozwala na łączenie koryt poprzez bezpośrednie wsunięcie jednego elementu w drugi, co eliminuje konieczność stosowania dodatkowych łączników zewnętrznych.
• Oszczędność czasu: Dzięki redukcji elementów montażowych, instalatorzy mogą znacząco przyspieszyć prace na obiekcie.
• Stabilność konstrukcji: Połączenie typu wtykowego, po skręceniu śrubami, zapewnia ciągłość mechaniczną i elektryczną trasy.
• Długość 2 metrów: Standardowy odcinek ułatwia logistykę oraz precyzyjne dopasowanie trasy do architektury budynku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów nośnych kabli. Korytka BAKS spełniają wymagania normy PN-EN 61537, co potwierdza ich przydatność do prowadzenia instalacji elektrycznych i telekomunikacyjnych. Zastosowana powłoka antykorozyjna (cynkowanie metodą Sendzimira) zapewnia długotrwałą ochronę przed czynnikami zewnętrznymi w środowiskach o umiarkowanej wilgotności, zgodnie z klasyfikacją środowisk korozyjnych.

Zastosowanie

Korytko KGL100H42/2 znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest idealnym wyborem do prowadzenia magistral zasilających, przewodów sterowniczych oraz okablowania strukturalnego w halach produkcyjnych, magazynach, centrach danych oraz obiektach użyteczności publicznej. Dzięki systemowi bezłącznikowemu, korytko to doskonale sprawdza się w miejscach, gdzie kluczowy jest krótki czas realizacji inwestycji oraz wysoka estetyka wykonania instalacji podstropowych.

Wskazówki Montażowe

Montaż trasy kablowej opartej na systemie KGL powinien odbywać się z zachowaniem następujących zasad:

• Łączenie elementów: Końce koryt należy wsunąć jeden w drugi na głębokość przewidzianą przez producenta, a następnie zabezpieczyć połączenie śrubami montażowymi (zalecane śruby SGK M6x12 lub SGN M6x12).
• Rozstaw podpór: Dla zachowania deklarowanej nośności i uniknięcia nadmiernych ugięć, zaleca się stosowanie wsporników lub wysięgników w odstępach od 1,5 m do 2 m, zależnie od przewidywanego obciążenia kablami.
• Ciągłość elektryczna: Prawidłowo skręcone połączenie bezłącznikowe zapewnia ciągłość elektryczną, co jest kluczowe dla skutecznego uziemienia trasy kablowej.
• Obróbka materiału: W przypadku konieczności docięcia korytka, należy zabezpieczyć krawędzie cięcia farbą cynkową w celu uniknięcia korozji krawędziowej.

FAQ

• Czy do łączenia koryt KGL potrzebuję dodatkowych łączników? Nie, system KGL jest systemem bezłącznikowym. Korytka łączy się poprzez wsunięcie jednego w drugie i skręcenie śrubami.
• Jaka jest grubość blachy w tym modelu? Model KGL100H42/2 wykonany jest z blachy o grubości 0,7 mm, co zapewnia odpowiednią sztywność przy zachowaniu niskiej wagi elementu.
• Czy korytko można montować na zewnątrz? Korytka cynkowane metodą Sendzimira są przeznaczone głównie do wnętrz budynków. W przypadku montażu w środowisku agresywnym lub zewnętrznym, zaleca się konsultację w celu doboru odpowiedniej powłoki ochronnej (np. cynk ogniowy).
