Korytko KGL/KGOL200H60/3, gr.blachy 0,7 mm (3m) | 160316 Baks

Opis i Kluczowe Cechy

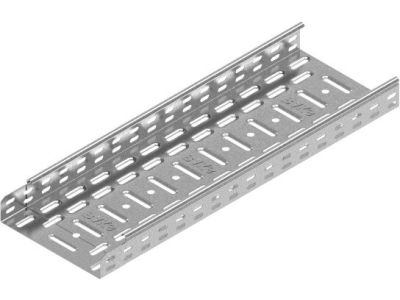

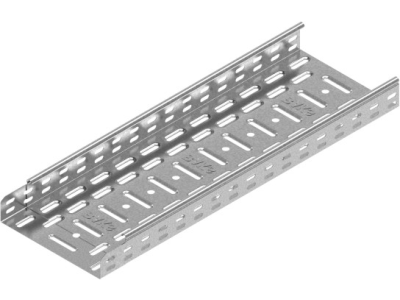

Korytko kablowe KGL/KGOL200H60/3 marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w instalacjach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku 60 mm, co pozwala na bezpieczne i uporządkowane prowadzenie dużej ilości przewodów zasilających oraz sterowniczych. Wykonanie z blachy o grubości 0,7 mm zapewnia optymalny kompromis między lekkością konstrukcji a jej sztywnością i wytrzymałością mechaniczną.

• System bezłącznikowy: Innowacyjna konstrukcja pozwala na łączenie koryt poprzez bezpośrednie wsunięcie jednego elementu w drugi, co eliminuje konieczność stosowania dodatkowych łączników zewnętrznych.
• Funkcja E-90: Korytko zostało zaprojektowane i przetestowane pod kątem podtrzymania funkcji elektrycznych w warunkach pożaru przez 90 minut, co jest kluczowe dla systemów bezpieczeństwa.
• Długość 3 metrów: Standardowy odcinek o długości 3000 mm pozwala na szybki postęp prac montażowych i redukcję liczby punktów styku na długich trasach.
• Perforacja: Precyzyjnie rozmieszczone otwory ułatwiają wentylację kabli oraz umożliwiają łatwe mocowanie korytka do wsporników i wysięgników.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne dotyczące systemów nośnych kabli. Kluczowym aspektem jest zgodność z normą DIN 4102-12 w zakresie odporności ogniowej klasy E-90, co pozwala na stosowanie korytka w drogach ewakuacyjnych oraz w zasilaniu urządzeń przeciwpożarowych. Materiał użyty do produkcji jest zabezpieczony antykorozyjnie, co gwarantuje długowieczność instalacji zgodnie z normami PN-EN ISO 1461 lub PN-EN 10346, zależnie od wybranego wariantu wykończenia.

Zastosowanie

Korytko KGL/KGOL200H60/3 znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest idealnym wyborem do hal produkcyjnych, centrów logistycznych, parkingów podziemnych oraz obiektów użyteczności publicznej. Dzięki certyfikacji E-90, system ten jest dedykowany do prowadzenia linii zasilających systemy oddymiania, oświetlenia awaryjnego oraz windy pożarowe. Szerokość 200 mm sprawia, że jest to uniwersalny rozmiar dla głównych magistral kablowych w biurowcach i zakładach przemysłowych.

Wskazówki Montażowe

Montaż systemu bezłącznikowego BAKS jest intuicyjny i znacząco skraca czas instalacji. Poniżej znajdują się kluczowe zalecenia techniczne:

• Łączenie: Końce koryt należy wsunąć jeden w drugi. Dla zapewnienia pełnej stabilności mechanicznej i ciągłości elektrycznej, połączenie należy skręcić dedykowanymi śrubami montażowymi (np. SGK M6x12).
• Rozstaw podpór: Aby zachować deklarowane parametry obciążenia oraz funkcję E-90, należy ściśle przestrzegać instrukcji producenta dotyczącej maksymalnego rozstawu wsporników (zazwyczaj co 1,2 m do 1,5 m).
• Cięcie: W przypadku konieczności skrócenia korytka, należy używać narzędzi niepowodujących przegrzania materiału (np. nożyce do blachy), aby zachować właściwości antykorozyjne krawędzi.
• Uziemienie: Należy pamiętać o zapewnieniu ciągłości galwanicznej całej trasy zgodnie z przepisami dotyczącymi ochrony przeciwporażeniowej.

FAQ

• Czy korytko wymaga dodatkowych łączników? Nie, system KGL/KGOL jest systemem bezłącznikowym. Korytka łączą się teleskopowo (wsuwane jedno w drugie).
• Czy grubość blachy 0,7 mm jest wystarczająca dla E-90? Tak, konstrukcja korytka została przebadana i certyfikowana w systemie E-90 przy zachowaniu odpowiednich parametrów montażowych i obciążeniowych.
• Jakie śruby są potrzebne do skręcenia połączenia? Zaleca się stosowanie śrub z łbem grzybkowym i nakrętek ząbkowanych M6, które zapewniają trwałe połączenie i dobrą przewodność elektryczną.
