Korytko KGL/KCL50H42/2, gr.blachy 0,7 mm (2m) | 140305 Baks

Opis i Kluczowe Cechy

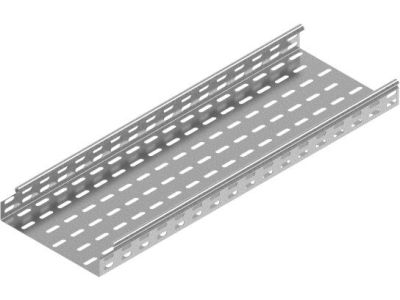

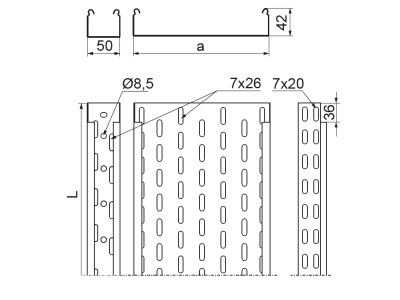

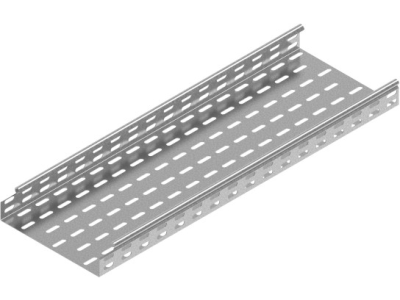

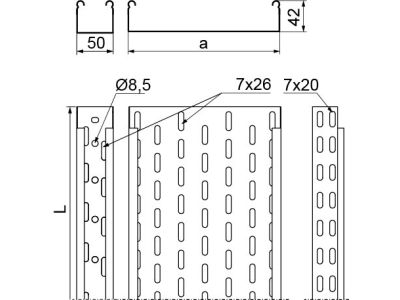

Korytko kablowe KGL/KCL50H42/2 marki BAKS to profesjonalne rozwiązanie konstrukcyjne przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się wysokością boku wynoszącą 42 mm oraz szerokością 50 mm, co pozwala na bezpieczne i uporządkowane prowadzenie przewodów o mniejszych przekrojach. Wykonanie z blachy o grubości 0,7 mm gwarantuje optymalny stosunek masy własnej do wytrzymałości mechanicznej, co jest kluczowe przy projektowaniu obciążeń konstrukcji wsporczych.

• System bezłącznikowy: Innowacyjna konstrukcja pozwala na łączenie elementów poprzez wsunięcie jednego korytka w drugie, co eliminuje konieczność stosowania dodatkowych łączników i znacząco obniża koszty inwestycji.
• Trwałość materiałowa: Zastosowanie wysokiej jakości stali ocynkowanej metodą Sendzimira zapewnia wysoką odporność na korozję w środowiskach o umiarkowanej wilgotności.
• Perforacja technologiczna: Gęsta siatka otworów ułatwia wentylację kabli, zapobiegając ich przegrzewaniu, oraz umożliwia precyzyjne mocowanie korytka do wsporników.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów tras kablowych. Korytko spełnia wymagania normy PN-EN 61537, co potwierdza jego właściwości w zakresie nośności oraz ciągłości elektrycznej, niezbędnej do prawidłowego uziemienia instalacji. Dzięki zachowaniu standardów produkcyjnych BAKS, element ten może być stosowany w systemach wymagających certyfikowanej odporności ogniowej (E30, E60, E90) przy zachowaniu odpowiednich wytycznych montażowych.

Zastosowanie

Korytko KGL/KCL50H42/2 znajduje szerokie zastosowanie w nowoczesnym budownictwie elektroenergetycznym i teletechnicznym. Jest idealnym wyborem do:

• Prowadzenia magistral sterowniczych w halach produkcyjnych.
• Budowy tras dla okablowania strukturalnego i systemów monitoringu (CCTV).
• Instalacji w przestrzeniach podpodłogowych oraz sufitach podwieszanych w biurowcach.
• Montażu wewnątrz rozdzielnic i szaf sterowniczych o dużych gabarytach.

Wskazówki Montażowe

Montaż systemu bezłącznikowego BAKS jest intuicyjny i pozwala na skrócenie czasu prac instalacyjnych nawet o 30%. Aby zapewnić maksymalną stabilność trasy, należy postępować zgodnie z poniższymi wytycznymi:

• Łączenie: Wsuń koniec jednego korytka w przetłoczenie drugiego elementu. Połączenie należy zabezpieczyć śrubami montażowymi (zalecane śruby SGK M6x12 lub SGN M6x12), aby zapewnić sztywność konstrukcji i ciągłość galwaniczną.
• Rozstaw podpór: Zaleca się montaż wsporników lub wieszaków w odstępach od 1,5 m do 2,0 m, w zależności od przewidywanego obciążenia kablami.
• Cięcie: W przypadku konieczności skrócenia odcinka 2-metrowego, należy używać narzędzi niepowodujących przegrzania blachy (np. nożyce do blachy), aby zachować właściwości antykorozyjne ocynku.

FAQ

1. Czy system bezłącznikowy wymaga stosowania dodatkowych łączników bocznych?
Nie, konstrukcja korytka KGL/KCL pozwala na bezpośrednie łączenie elementów. Dodatkowe łączniki są wymagane jedynie w przypadku tworzenia odgałęzień lub przy dużych obciążeniach wymagających wzmocnienia styku.

2. Jaka jest długość handlowa jednego elementu?
Standardowa długość korytka wynosi 2 metry, co ułatwia transport i logistykę na placu budowy.

3. Czy korytko można montować pionowo?
Tak, korytko nadaje się do prowadzenia tras pionowych, pod warunkiem zastosowania odpowiednich uchwytów kablowych zapobiegających zsuwaniu się przewodów.
