Korytko KGJ100H50/3, gr.blachy 1,0 mm (3m) | 157910 Baks

Opis i Kluczowe Cechy

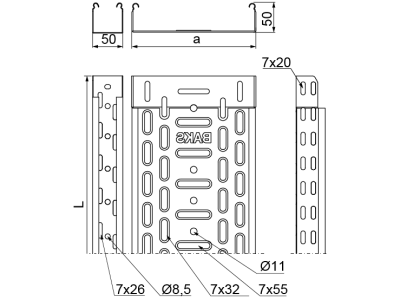

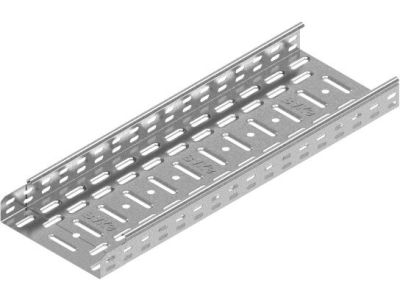

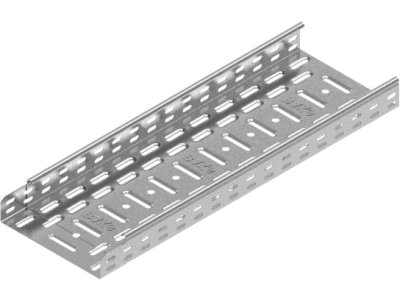

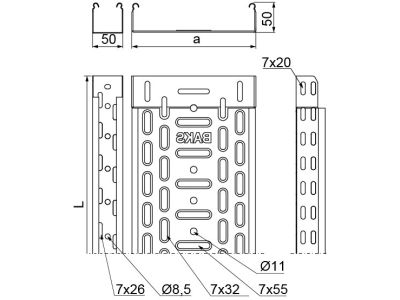

Korytko kablowe KGJ100H50/3 marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku 50 mm, co pozwala na bezpieczne i uporządkowane prowadzenie przewodów o różnych przekrojach. Wykonanie z blachy o grubości 1,0 mm gwarantuje wysoką sztywność konstrukcji oraz odporność na odkształcenia pod wpływem obciążenia kablami.

Kluczowym wyróżnikiem tego modelu jest innowacyjny system bezłącznikowy. Specjalna konstrukcja pozwala na łączenie koryt poprzez bezpośrednie wsunięcie jednego elementu w drugi, co eliminuje konieczność stosowania dodatkowych łączników zewnętrznych. Połączenie zabezpiecza się poprzez skręcenie, co znacząco przyspiesza prace instalacyjne i redukuje koszty materiałowe inwestycji.

• Szerokość: 100 mm – optymalna przestrzeń dla instalacji sterowniczych i zasilających.
• Wysokość boku: 50 mm – zapewnia odpowiednią ochronę mechaniczną krawędzi kabli.
• Grubość blachy: 1,0 mm – solidna podstawa dla stabilnych systemów nośnych.
• Długość: 3000 mm – pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie punktów styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt metalowych do prowadzenia przewodów. Wykorzystanie wysokiej jakości stali oraz proces cynkowania (zależnie od wariantu wykończenia producenta) zapewnia zgodność z normą PN-EN 61537, co jest kluczowe dla zapewnienia ciągłości elektrycznej oraz bezpieczeństwa pożarowego instalacji. Systemy BAKS są regularnie poddawane testom obciążeniowym, co potwierdza ich niezawodność w trudnych warunkach eksploatacyjnych.

Zastosowanie

Korytko KGJ100H50/3 znajduje szerokie zastosowanie w nowoczesnym budownictwie elektroenergetycznym. Jest idealnym wyborem do:

• Hal produkcyjnych i magazynowych, gdzie wymagana jest wysoka trwałość mechaniczna.
• Centrów danych i serwerowni do separacji tras sygnałowych.
• Garaży podziemnych oraz obiektów użyteczności publicznej.
• Prowadzenia magistral zasilających w pionach i poziomach technologicznych.

Wskazówki Montażowe

Montaż systemu bezłącznikowego BAKS jest intuicyjny, jednak wymaga zachowania standardów technicznych. Zaleca się stosowanie wsporników ściennych lub wieszaków sufitowych w odstępach zgodnych z tabelą obciążeń dla blachy 1,0 mm. Podczas łączenia koryt należy wsunąć koniec jednego elementu w przetłoczenie drugiego, a następnie skręcić je dedykowanymi śrubami montażowymi (np. SGK M6x12), co zapewni pełną stabilność mechaniczną i ciągłość galwaniczną trasy. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania, aby nie uszkodzić powłoki ochronnej stali.

FAQ

• Czy do połączenia koryt KGJ potrzebuję dodatkowych łączników? Nie, system KGJ jest systemem bezłącznikowym. Korytka łączą się poprzez wsunięcie jedno w drugie, co skraca czas montażu.
• Jaka jest grubość blachy w tym modelu? Model ten wykonany jest z blachy o grubości 1,0 mm, co stanowi kompromis między lekkością a wysoką wytrzymałością mechaniczną.
• Czy korytko można docinać na wymiar? Tak, korytka można docinać przy użyciu odpowiednich narzędzi do metalu, pamiętając o zabezpieczeniu krawędzi cięcia przed korozją.
