Korytko KFL200H60/3, gr.blachy 0,7 mm (3m) | 161623 Baks

Opis i Kluczowe Cechy

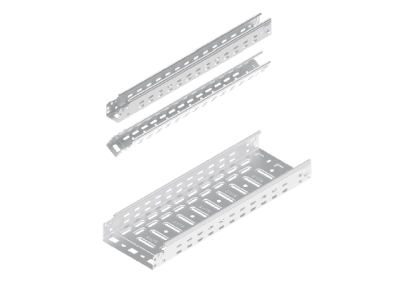

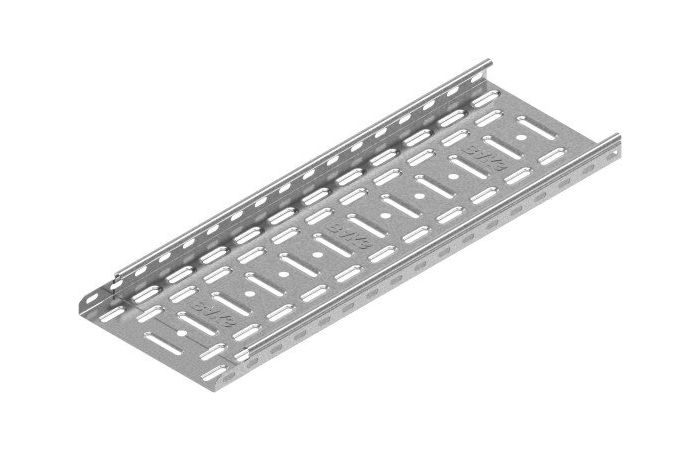

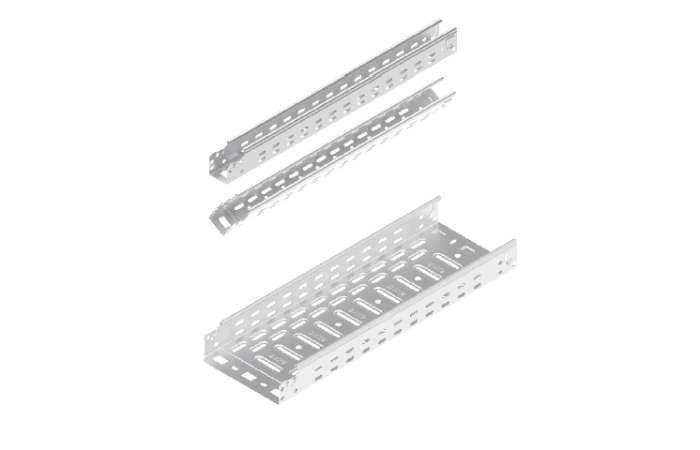

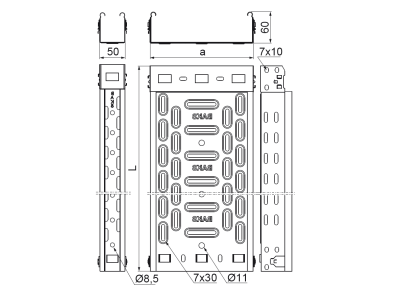

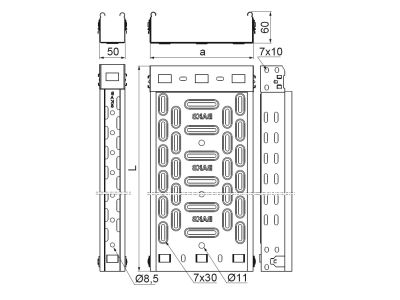

Korytko kablowe KFL200H60/3 marki BAKS to zaawansowane rozwiązanie konstrukcyjne przeznaczone do profesjonalnego prowadzenia tras kablowych w wymagających środowiskach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku 60 mm, co zapewnia optymalną przestrzeń dla wiązek przewodów o różnym przeznaczeniu. Wykonanie z blachy o grubości 0,7 mm gwarantuje odpowiednią sztywność konstrukcji przy zachowaniu optymalnej wagi elementu.

• System zatrzaskowy: Innowacyjne połączenie zatrzaskowe eliminuje konieczność stosowania dodatkowych łączników śrubowych w standardowych warunkach, co drastycznie skraca czas montażu.
• Bezpieczeństwo pożarowe: Korytko w odpowiedniej konfiguracji systemowej spełnia rygorystyczne wymogi funkcji E-90, co oznacza podtrzymanie funkcji elektrycznych w warunkach pożaru przez 90 minut.
• Ciągłość elektryczna: Konstrukcja zapewnia pełną ciągłość elektryczną, co jest kluczowe dla poprawnego uziemienia trasy i ochrony przeciwporażeniowej.
• Długość handlowa: Odcinek o długości 3 metrów pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie punktów styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi normami dotyczącymi systemów koryt metalowych do prowadzenia przewodów. Kluczowym aspektem jest zgodność z normą DIN 4102-12 w zakresie odporności ogniowej (klasa E-90), co pozwala na stosowanie korytka w systemach zasilania urządzeń bezpieczeństwa, takich jak oświetlenie awaryjne czy systemy oddymiania. Materiał użyty do produkcji posiada odpowiednie powłoki antykorozyjne, zapewniające długowieczność instalacji.

Zastosowanie

Korytko KFL200H60/3 znajduje szerokie zastosowanie w nowoczesnym budownictwie kubaturowym oraz obiektach przemysłowych. Jest idealnym wyborem do:

• Budowy magistralnych tras kablowych w halach produkcyjnych i magazynowych.
• Instalacji systemów bezpieczeństwa wymagających certyfikacji E-90.
• Prowadzenia okablowania strukturalnego w centrach danych i biurowcach.
• Montażu w przestrzeniach podsufitowych oraz na estakadach kablowych.

Wskazówki Montażowe

Montaż korytka BAKS KFL200H60/3 powinien odbywać się z uwzględnieniem następujących zaleceń technicznych:

• Rozstaw podpór: Należy zachować zalecany przez producenta rozstaw wsporników, aby uniknąć nadmiernego ugięcia trasy pod pełnym obciążeniem kablowym.
• Łączenie: Dzięki stabilnemu połączeniu zatrzaskowemu, kolejne odcinki koryt wsuwa się jeden w drugi aż do momentu zablokowania mechanizmu.
• Cięcie: W przypadku konieczności skrócenia odcinka, należy używać narzędzi niepowodujących przegrzania blachy (np. nożyce do blachy), aby zachować właściwości antykorozyjne krawędzi.
• Uziemienie: Mimo ciągłości elektrycznej połączeń, całą trasę należy podłączyć do głównej szyny wyrównawczej zgodnie z projektem instalacji elektrycznej.

FAQ

• Czy korytko wymaga stosowania śrub do łączenia odcinków? Dzięki systemowi zatrzaskowemu standardowe łączenie odbywa się bezśrubowo, co przyspiesza prace instalacyjne. Śruby mogą być wymagane jedynie przy specyficznych kształtkach lub wzmocnieniach.
• Co oznacza parametr E-90? Jest to klasyfikacja odporności ogniowej, która gwarantuje, że system koryt wraz z odpowiednimi kablami utrzyma ciągłość dostawy energii elektrycznej przez minimum 90 minut w trakcie pożaru.
• Z jakiego materiału wykonane jest korytko? Produkt wykonany jest z wysokiej jakości blachy stalowej, cynkowanej metodą Sendzimira, co zapewnia wysoką odporność na korozję wewnątrz budynków.
