Korytko KCL300H42/3, gr.blachy 0,7mm (3m) | 140830 Baks

Opis i Kluczowe Cechy

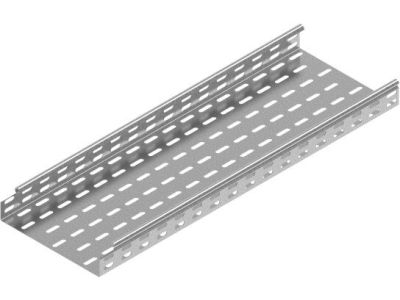

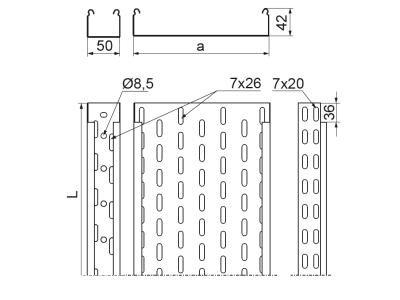

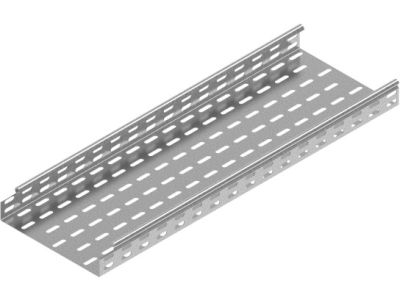

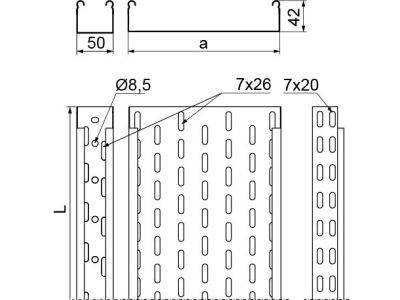

Korytko kablowe KCL300H42/3 marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 300 mm oraz wysokością boku 42 mm, co pozwala na bezpieczne i uporządkowane prowadzenie dużej ilości przewodów zasilających oraz sygnałowych. Wykonanie z blachy o grubości 0,7 mm gwarantuje optymalny kompromis między lekkością konstrukcji a jej wytrzymałością mechaniczną i sztywnością.

Kluczowym wyróżnikiem serii KCL jest innowacyjny system bezłącznikowy. Specjalna konstrukcja zakończeń korytka umożliwia łączenie poszczególnych elementów poprzez wsunięcie jednego w drugie (metoda kielichowa). Takie rozwiązanie eliminuje konieczność stosowania dodatkowych łączników, co znacząco redukuje koszty inwestycji oraz skraca czas potrzebny na realizację prac instalacyjnych. Po wsunięciu elementów, stabilność połączenia zabezpiecza się poprzez skręcenie, co zapewnia ciągłość elektryczną i mechaniczną trasy.

• Szerokość 300 mm: Zapewnia dużą przestrzeń dla kabli o większych przekrojach.
• Wysokość 42 mm: Pozwala na optymalne wykorzystanie przestrzeni podstropowej.
• Grubość blachy 0,7 mm: Odpowiednia nośność przy zachowaniu niskiej masy własnej.
• System bezłącznikowy: Szybszy montaż i mniejsza ilość akcesoriów montażowych.
• Długość 3 metrów: Pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie punktów styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt metalowych do prowadzenia przewodów. Korytka BAKS przechodzą procesy cynkowania, co zapewnia im wysoką odporność na korozję w środowiskach o standardowej wilgotności. System zapewnia pełną ciągłość elektryczną, co jest niezbędne do prawidłowego funkcjonowania ochrony przeciwporażeniowej oraz systemów wyrównywania potencjałów w nowoczesnych instalacjach elektroenergetycznych.

Zastosowanie

Korytko KCL300H42/3 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym wyborem do:

• Hal produkcyjnych i magazynowych, gdzie wymagane jest prowadzenie tras o dużej przepustowości.
• Centrów danych i serwerowni do separacji kabli strukturalnych.
• Budynków użyteczności publicznej, takich jak galerie handlowe czy biurowce.
• Infrastruktury technicznej w garażach podziemnych i tunelach instalacyjnych.

Wskazówki Montażowe

Montaż korytka KCL300H42/3 powinien odbywać się z zachowaniem zasad sztuki elektroinstalacyjnej. Zaleca się stosowanie wsporników ściennych lub podwieszeń sufitowych w odstępach zgodnych z tabelą obciążeń producenta dla danej grubości blachy. Proces łączenia polega na wsunięciu końca korytka bez przetłoczenia w koniec z przetłoczeniem. Połączenie należy zabezpieczyć śrubami montażowymi (typowo śruby SGK M6x12 lub SGN M6x12), co gwarantuje sztywność konstrukcji. Należy pamiętać o zachowaniu odpowiedniego promienia gięcia kabli przy przejściach kątowych oraz o stosowaniu osłon krawędzi w miejscach docinania koryt.

FAQ

• Czy do połączenia dwóch koryt KCL potrzebuję dodatkowych łączników? Nie, system KCL jest systemem bezłącznikowym. Korytka łączy się wsuwając jedno w drugie i skręcając śrubami.
• Jaka jest długość jednego odcinka? Standardowa długość tego modelu wynosi 3000 mm (3 metry).
• Czy korytko można stosować na zewnątrz? Korytka wykonane z blachy ocynkowanej metodą Sendzimira są przeznaczone głównie do wnętrz. W przypadku montażu zewnętrznego w trudnych warunkach, zaleca się konsultację w celu dobrania odpowiedniej powłoki antykorozyjnej (np. cynk ogniowy).
