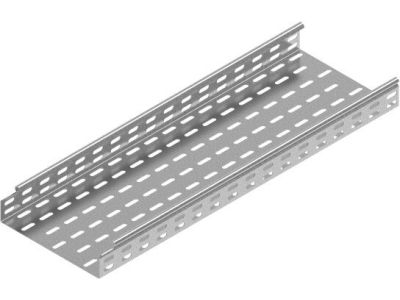

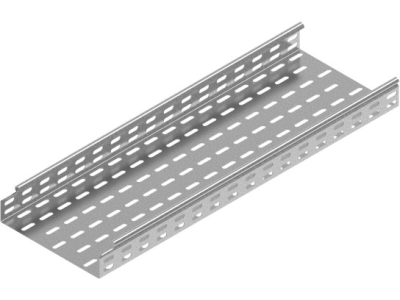

Korytko KCL100H50/3N, gr.blachy 0,7 mm (3m) | 150810 Baks

Opis i Kluczowe Cechy

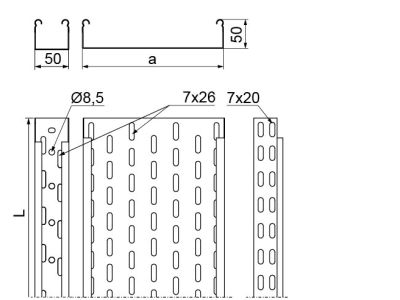

Korytko kablowe KCL100H50/3N marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku 50 mm, co pozwala na bezpieczne i uporządkowane prowadzenie wiązek przewodów o różnych przekrojach. Wykonanie z blachy o grubości 0,7 mm gwarantuje optymalny kompromis między lekkością konstrukcji a jej sztywnością mechaniczną.

• System bezłącznikowy: Unikalna konstrukcja pozwala na łączenie koryt poprzez wsunięcie jednego elementu w drugi, co eliminuje konieczność stosowania dodatkowych łączników zewnętrznych.
• Oszczędność czasu: Dzięki redukcji elementów montażowych, instalacja przebiega znacznie szybciej w porównaniu do tradycyjnych systemów.
• Stabilność konstrukcji: Połączenie typu "wsuwka" po skręceniu zapewnia ciągłość mechaniczną i elektryczną trasy.
• Długość handlowa: Odcinek o długości 3 metrów pozwala na szybkie pokrycie dużych dystansów przy minimalnej liczbie punktów styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów nośnych kabli. Zastosowanie wysokiej jakości stali ocynkowanej metodą Sendzimira (PN-EN 10346) zapewnia wysoką odporność na korozję w środowiskach o kategorii korozyjności C1 i C2. Korytko spełnia wymagania normy PN-EN 61537, co potwierdza jego bezpieczeństwo użytkowania pod obciążeniem oraz właściwości przewodzące niezbędne do prawidłowego uziemienia trasy.

Zastosowanie

Korytko KCL100H50/3N znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym wyborem do:

• Prowadzenia tras zasilających i sterowniczych w halach produkcyjnych i magazynowych.
• Budowy magistrali teleinformatycznych w serwerowniach i biurowcach.
• Montażu instalacji w przestrzeniach podsufitowych oraz podłogach technicznych.
• Tworzenia estetycznych i trwałych osłon dla okablowania w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż systemu KCL100H50/3N jest intuicyjny, jednak wymaga zachowania standardów technicznych dla zapewnienia pełnej nośności. Zaleca się rozstaw podpór (wsporników lub wieszaków) co 1,5 do 2 metrów, w zależności od przewidywanego ciężaru kabli. Proces łączenia polega na wsunięciu końca korytka bez przetłoczenia w koniec z przetłoczeniem. Połączenie należy zabezpieczyć śrubami montażowymi (typu SGK M6x12 lub SGN M6x12), co gwarantuje sztywność i ciągłość elektryczną. Należy pamiętać o zachowaniu odpowiedniego promienia gięcia kabli przy przejściach kształtkowych.

FAQ

• Czy do łączenia koryt KCL potrzebuję dodatkowych łączników? Nie, system KCL jest systemem bezłącznikowym. Korytka łączą się bezpośrednio ze sobą poprzez wsunięcie, co obniża koszty inwestycji.
• Jaka jest grubość blachy w tym modelu? Model KCL100H50/3N wykonany jest z blachy o grubości 0,7 mm, co zapewnia odpowiednią wytrzymałość przy zachowaniu niskiej wagi elementu.
• Czy korytko można docinać na wymiar? Tak, korytka można docinać przy użyciu odpowiednich narzędzi (np. nożyc do blachy lub przecinarki), pamiętając o zabezpieczeniu krawędzi cięcia farbą cynkową w celu ochrony przed korozją.
